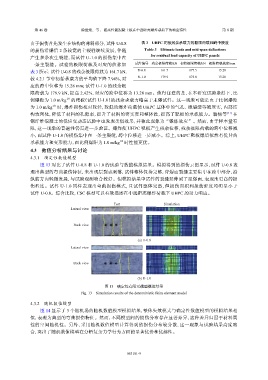

第 46 卷           徐世烺,等: 超高性能混凝土板在中远距离爆炸载荷下的响应特性                                 第 8 期


               由于损伤首先发生在结构的薄弱部分,试件                   U-0.8      表 3    UHPC  靶板残余承载力的极限荷载和跨中挠度
               的损伤沿爆后      2  条较宽的主裂缝继续发展,伴随                     Table 3    Ultimate loads and mid-span deflections
               产生多条次生裂缝,而试件            U-1.0  的损伤集中在                for residual load capacity of UHPC panels
               一条主裂缝。试验的极限荷载及对应的位移如                          试件编号 残余极限荷载/kN 初始极限荷载/kN 极限荷载挠度/mm
               表  3 所示:试件   U-0.8 的残余极限荷载为        161.7 kN,   U-0.8     161.7        177.5        15.28
               较  4.2.1  节中初始承载力的平均值下降           7.94%,对      U-1.0     179.9        173.8        13.28
               应的跨中位移为        15.28 mm;试件   U-1.0  的残余极
               限荷载为    179.9 kN,提高   2.42%,对应的跨中位移为         13.28 mm。值得注意的是,在本研究试验条件下,比
               例爆距为    1.0 m/kg 1/3  的靶板(试件  U-1.0)的残余承载力略高于未爆试件。这一现象可能是由于比例爆距
               为  1.0 m/kg 1/3  时,爆炸损伤相对较轻,较低的爆炸荷载使              UHPC  基体中的气孔、微裂缝等被压实,内部结
               构致密化,降低了材料的孔隙率,提升了材料的密实度和整体性,提高了靶板的承载能力。鞠杨等                                            [41]  在
               钢纤维混凝土的低应变动态试验中也发现类似效果,并称此现象为“锻炼效应”。然而,由于样本量有
               限,这一现象的普遍性仍需进一步验证。爆炸使                      UHPC  靶板产生残余位移,残余极限荷载的跨中位移减
               小,而试件    U-1.0  的损伤集中在一条主裂缝,跨中位移进一步减小。综上,UHPC                          靶板爆后依然有优异的
               承载能力和变形能力,而比例爆距为                1.0 m/kg 1/3  时性能更优。
                4.3    数值分析结果与讨论
                4.3.1    确定性数值模型
                   图  13  对比了试件    U-0.8  和  U-1.0  的试验与数值模拟结果。模拟得到的损伤云图显示,试件                      U-0.8  表
               现出典型的弯曲损伤特征,未出现层裂或剥落,试件整体保持完整,背爆面裂缝主要集中在跨中部分,沿
               纵筋方向轻微发展,与试验观测吻合较好。但模拟结果中试件的裂缝延伸到了迎爆面,表现出更高的损
               伤程度。试件       U-1.0  同样表现出弯曲损伤模式,且试件整体完整,但损伤面积和损伤程度均明显小于
               试件  U-0.8。综合比较,CSC      模型可以有效描述在中远距离爆炸荷载下                    UHPC  的动力响应。

                                                    Test                  Simulation

                                Lateral view


                                  Back view


                                                              (a) U-0.8
                                Lateral view


                                  Back view


                                                              (b) U-1.0

                                                图 13    确定性有限元模型模拟结果
                                     Fig. 13    Simulation results of the deterministic finite element model
                4.3.2    随机数值模型
                   图  14  显示了  3  个随机场的随机数值模型模拟结果,整体失效模式与确定性数值模型的模拟结果相
               似,表现为典型的弯曲损伤特征。然而,不同模型间的损伤分布存在显著差异,这种差异归因于材料属
               性的空间随机性。另外,采用随机数值模型计算得到的损伤分布较分散,这一现象与试验结果高度吻
               合,突出了随机数值模型在分析复杂力学行为方面的显著优势和优越性。





                                                         083101-9
