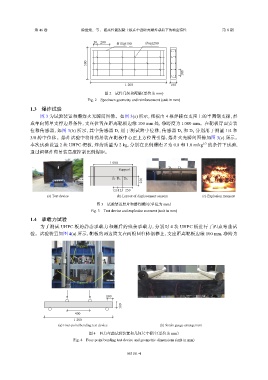

P. 47

第 46 卷           徐世烺,等: 超高性能混凝土板在中远距离爆炸载荷下的响应特性                                 第 8 期

                                           50 200    C10@100      Ø6@200




                                       500

                                                                                  100

                                                         1 200               100
                                               图 2    试件几何和配筋(单位为     mm)
                                        Fig. 2    Specimen geometry and reinforcement (unit in mm)

                1.3    爆炸试验
                   图  3  为试验装置和爆炸火光瞬间图像。如图                 3(a) 所示,靶板由     4  根焊接在支座上的半圆钢支撑,形
               成单向简单支撑边界条件,支座位置在距离靶板边缘                        100 mm  处,净跨度为      1 000 mm。在靶板背面安装
               位移传感器,如图        3(b) 所示,其中传感器        D 用于测试跨中位移,传感器              D 和 2  D 分别用于测量      1/4  和
                                                     1
                                                                                       3
               3/8  跨中位移。爆炸试验中将炸药吊装在靶板中心正上方位置引爆,爆炸火光瞬间图像如图                                       3(c) 所示。
               本次试验设置       2  块  UHPC  靶板,炸药质量为      2 kg,分别在比例爆距        Z  为  0.8  和  1.0 m/kg 1/3  的条件下试验,
               通过调整炸药吊装高度控制比例爆距。


                                                  1 000
                                                      Support          D 2  D 3  D 1

                                                                250
                                                   D 1 D 3 D 2
                                                   125 125  250
                      (a) Test device                (b) Layout of displacement sensors    (c) Explosion moment
                                            图 3    试验装置照片和爆炸瞬间(单位为        mm)
                                         Fig. 3    Test device and explosion moment (unit in mm)
                1.4    承载力试验
                   为了测试     UHPC  板的静态承载力和爆后的残余承载力,分别对                       4  块  UHPC  板进行了四点弯曲试
               验。试验装置如图         4(a) 所示,靶板的两边简支在两根圆柱体钢棒上,支座距离靶板边缘                           100 mm,净跨为


                                   Support








                                   Support

                                                100

                                                       100
                                  400
                                  1 200
                           (a) Four-point bending test device           (b) Strain gauge arrangement

                                         图 4    四点弯曲试验装置和几何尺寸标注(单位为          mm)
                                  Fig. 4    Four-point bending test device and geometric dimensions (unit in mm)


                                                         083101-4
