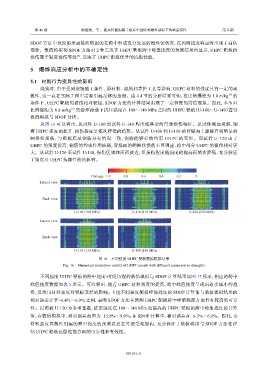

第 46 卷           徐世烺,等: 超高性能混凝土板在中远距离爆炸载荷下的响应特性                                 第 8 期


               SDOF  方法中预设的形函数所依据的在跨中形成充分发展的塑性铰状态,在预测挠度响应时出现了高估
               现象。数值模拟和         SDOF  方法对   2  种工况下   UHPC  靶板跨中峰值挠度的预测结果均显示,UHPC                   靶板的
               损伤属于轻度损伤等级 ,反映了              UHPC  靶板优异的抗爆性能。
                                   [4]
                5    爆炸响应分析中的不确定性


                5.1    材料行为变异性的影响
                   浇筑时,由于受到现场施工条件、原材料、浇筑和养护工艺等影响,UHPC                               材料的强度具有一定的离
               散性,这一点在实际工程中需要引起足够的重视。由                        4.4  节的分析结果可知,在比例爆距为             1.0 m/kg 1/3  的
               条件下,UHPC     靶板的损伤相对较轻,SDOF           方法的计算结果出现了一定程度的高估现象。因此,本节对
               比例爆距为     0.8 m/kg 1/3  的爆炸荷载下抗压强度在        100~140 MPa 之间的     UHPC  靶板(U-100~U-140)进行
               数值模拟与     SDOF  分析。
                   从图   16  可以看出,从试件       U-100  到试件  U-140  均出现典型的弯曲损伤特征。从试件侧面观察,随
               着  UHPC  强度的提升,损伤程度呈依次降低的趋势。从试件                      U-100  和  U-110  的背爆面上能够看到明显的
               网格状损伤,与靶板底层钢筋分布情况一致,钢筋能够有效约束                               UHPC  的变形。而试件         U-120  由于
               UHPC  的强度提高,钢筋的约束作用减弱,背爆面的网格状损伤不再明显,跨中部分                                 UHPC  的损伤相对更
               大。从试件     U-120  至试件   U-140,损伤区域和面积接近,但损伤程度随强度的提高而依次降低,充分验证
               了强度对    UHPC  抗爆性能的影响。


                                          Damage  1.0   0.8     0.6     0.4    0.2      0
                   Lateral view


                    Back view


                                  U-100 (100 MPa)          U-110 (110 MPa)           U-120 (120 MPa)
                   Lateral view



                    Back view


                                  U-130 (130 MPa)          U-140 (140 MPa)
                                             图 16    不同强度  UHPC  靶板数值模拟结果
                             Fig. 16    Numerical simulation results of UHPC panels with different compressive strengths

                   不同强度     UHPC  靶板的跨中挠度-时间历程的数值模拟与                  SDOF  计算结果如图      17  所示,相应的跨中
               峰值挠度数据如表         5  所示。可以看出,随着         UHPC  材料强度的提高,跨中峰值挠度呈现出逐步减小的趋
               势,反映出材料强度对靶板变形的影响。5                   组不同强度靶板峰值挠度的             SDOF  计算值与数值模拟结果的

               相对误差介于−6.4%~6.9%        之间,表明     SDOF  方法在预测     UHPC  靶板跨中峰值挠度方面具有较高的可靠
               性。以靶板     U-120  为参考基准,抗压强度在           100~140 MPa 范围内的     UHPC  靶板的跨中峰值挠度的计算
               值,在数值模拟中,相对误差范围为−15.8%~9.0%;在                  SDOF  计算中,相对误差在−6.3%~6.1%。因此,由
               材料强度离散性引起的跨中挠度的预测误差在可接受范围内,充分验证了数值模拟与                                        SDOF  方法在评
               估  UHPC  靶板抗爆性能方面的可靠性和有效性。
