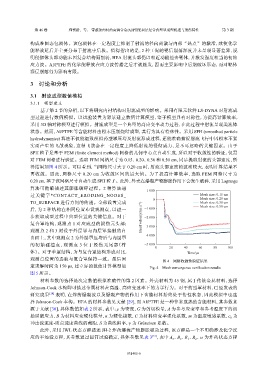

第 46 卷      郑贺龄,等: 带截顶内衬的高熵合金/Al/PTFE双层复合药型罩成型机理与毁伤特性                           第 3 期

               构成准固态包覆体。该包覆体在一定程度上抑制了射流的径向离散与内部“热点”的激活,致使化学

               能释放延后并主要分布于射流中后段。值得指出的是,2                          种工况的靶后崩落深度并未呈现显著差异,说
               明侵彻体头部动能未因复合结构而削弱,HEA                    射流头部仍以相近动能撞击靶体,并激发强度相当的初始
               应力波。Al/PTFE     的化学能释放在应力波传播之后才被触发,因而主要影响中后期破坏形态,而对靶体
               深层崩落行为影响有限。

                3    讨论和分析


                3.1    射流成型数值模拟
                3.1.1    模型建立
                   基于第    2  节的分析,以下将研究内衬结构对射流成型的影响。采用有限元软件                              LS-DYNA  对射流成
               型过程进行数值模拟。以试验装置为背景建立数值计算模型,鉴于模型具有对称性,为提高计算效率,
               采用  3D  轴对称模型进行模拟。射流成型是一个典型的高应变率动力过程,在此过程中射流呈现类流体
               状态。然而,Al/PTFE      等含能材料由粉末压制烧结成型,其行为具有特殊性。采用                           SPH (smoothed particle
               hydrodynamics) 算法不仅能细致模拟药型罩压垮及射流形成过程,还能准确捕捉射流飞行中因粉末不紧
               实而产生的飞散现象,这种飞散会在一定程度上降低射流的侵彻威力,是不可忽略的关键因素。由于
               SPH  粒子是基于     FEM (finite element method) 网格的几何中心点自动生成,所以对于收敛性的验证,仅需
               对  FEM  网格进行验证。选取         FEM  网格尺寸为     0.15、0.20、0.30  和  0.50 cm,同步提取射流的头部速度,所
               得结果如图     4  所示。可以看到,当网格尺寸大于               0.20 cm  时,射流头部速度的波动较大,表明计算结果不
               再收敛。因此,网格尺寸            0.20 cm  为收敛区间的最大值。为了提高计算效率,选取                       FEM  网格尺寸为
               0.20 cm,基于该网格尺寸自动生成          SPH  粒子。此外,外壳在爆轰产物膨胀作用下会发生破碎,采用                        Lagrange

               算法可精确描述其膨胀破碎过程。2                  种算法通             1 000
               过  关  键  字  *CONTACT_ERODING_NODES_                                        Mesh size: 0.15 cm
                                                                     0                    Mesh size: 0.20 cm
               TO_SURFACE   进行力间的传递。全部设置完成                                                Mesh size: 0.30 cm
                                                                                          Mesh size: 0.50 cm
               后,为  2  种结构在相同位置布设观测点,以进一                         −1 000
               步获取成型过程中典型位置的关键信息。对于                             Head velocity/(m·s −1 )  −2 000
               复合罩结构,观测点         1  对应成型的毁伤元头部;                  −3 000
               观测点   2  和  3  则设于外层罩与内层罩接触的自
                                                                 −4 000
               由面上,其中观测点         2  为外层罩压垮后与内层罩
               的  初  始  碰  撞  点  , 观  测  点  3  位  于  毁  伤  元  尾  部  ( 杵  −5 000
                                                                      0     20     40    60     80    100
               体)。对于单罩结构,为与复合罩结构形成对比,                                               Time/μs
               观测点位置的选取与复合罩保持一致。最后固
                                                                         图 4    网格收敛性验证结果
               定求解时间为       150 μs,建立好的数值计算模型如                     Fig. 4    Mesh convergence verification results
               图  5  所示。
                   材料参数的选择是决定数值模拟准确性的第                      2  因素。外壳材料为       45  钢,属于传统金属材料,选择
               Johnson-Cook  本构即可描述金属材料在高温、高应变速率下的力学行为。对于药型罩材料,已经发表的
               研究成果    [18]  表明,在炸药爆轰波以及爆轰产物的作用下含能材料始终处于惰性状态,因此模拟中也选
               择  Johnson-Cook  本构。HEA  的材料参数见文献         [29],而  Al/PTFE  是一种非常成熟的含能材料,其参数来
               源于文献    [30],具体数值如表       2  所示,表中:ρ   为密度,G     为剪切模量,A      为参考应变率和参考温度下的初
               始屈服应力,B      为材料应变硬化模量,n          为硬化指数,C       为材料应变率强化系数,m            为温度敏感系数,c 为
                                                                                                       0
               冲击波速度-质点速度曲线的截距,S 为曲线斜率,γ                    为  Grüneisen 系数。
                   此外,采用     JWL  状态方程描述      JH-2  炸药爆轰产物膨胀驱动过程,该方程是一个不明确涉及化学反
               应的半经验方程,其参数通过圆筒试验确定,具体参数见表                           3 [31] ,表中  A 、B 、R 、R 、ω  为炸药状态方程
                                                                              e  e  1   2
