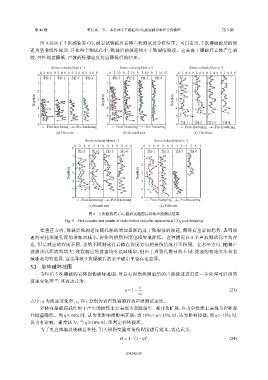

第 46 卷              曾启富,等: 多孔冲击下超临界CO 2 相变破岩半径计算模型                              第 3 期

                   图  9  展示了  5  次超临界   CO 破岩试验前后岩体声波测试及分析结果。可以看出,5                         次爆破前后的波
                                           2
               速均呈非线性波动,且在每个测试孔中,致裂后的波速均小于致裂前波速。这是由于爆破后岩体产生裂
               隙,弹性模量降低,声波的传播速度对应降低后的结果。


                        Sonic velocity/(km·s )        Sonic velocity/(km·s )         Sonic velocity/(km·s )
                                                                                                  −1
                                     −1
                                                                    −1
                   0 2 4 6 0 2  4 6 0  2 4 6  0 2 4 6 8  0 5 10 0  5 10 0  5  10  0 5 10 15  0 2 4 6 0 2 4 6 0 2 4 6  0 2 4 6 8
                  0                             0                              0
                    TH-1   TH-2  TH-3  TH-4        TH-1  TH-2  TH-3   TH-4
                  1                             1                              1
                  2                             2                              2
                 Depth/m  3                    Depth/m  3                     Depth/m  3
                  4                             4                              4
                  5                             5                              5
                                                                                 TH-1  TH-2  TH-3   TH-4
                  6                             6                              6
                      Post-fracturing  Pre-fracturing  Post-fracturing  Pre-fracturing  Post-fracturing  Pre-fracturing
                          (a) First test                (b) Second test                (c) Third test
                                       Sonic velocity/(km·s )         Sonic velocity/(km·s )
                                                                                   −1
                                                    −1
                                  0 2 4 0 2 4 0 2 4  0 2 4 6     0 3 6 0 3 6 0 3 6  0 3 6 9
                                 0                              0
                                    TH-1  TH-2  TH-3  TH-4        TH-1   TH-2  TH-3  TH-4
                                 1                              1
                                 2                              2
                                Depth/m  3                     Depth/m  3


                                 4                              4
                                 5                              5
                                 6                              6
                                     Post-fracturing  Pre-fracturing  Post-fracturing  Pre-fracturing
                                        (c) Fourth test                 (e) Fifth test

                                        图 9    5  次超临界  CO 2 破岩试验前后岩体声波测试结果
                              Fig. 9    Five acoustic test results of rocks before and after supercritical CO 2  rock breaking
                   在垂直方向,致裂后波的速度随孔深的增加逐渐趋近于致裂前的波速,最终有重合的趋势,表明波
               速的变化率随孔深的增加而减小,岩体的损伤程度也相应地降低。这种情况在                                     4  个声波测试孔中均存
               在,但是对应的深度不同,表明不同测试孔岩体在深度方向的损伤情况并不相同。在水平方向,随着声
               波测试孔距离的增大,致裂前后的波速均有衰减现象,但由于致裂孔数量的不同,波速的初始大小和衰
               减距离均有差异,这也导致            5  次爆破后的水平破岩半径存在差异。
                3.2    岩体破坏范围
                   为厘清    5  次爆破的岩体损伤破坏范围,对岩石损伤检测前后的声波波速进行进一步处理可以得到
               波速变化率     [35] ,其表达式为:
                                                               c
                                                        η = 1−                                         (23)
                                                               c 0
               式中:η 为波速变化率,c 和      0  c 分别为岩石致裂前后的声波测试速度。
                   岩体在爆破荷载作用下产生的损伤主要表现为裂隙萌生、张开及扩展,在力学性质上表现为岩体弹
               性模量降低。当        η≤10%  时,认为无影响或影响甚微;当             10%<η≤15%    时,认为影响轻微;当          η>15%  时,
               认为有影响。通常认为,当            η≥10%  时,即判定岩体破坏。
                   为了更直观地展现破岩半径,引入损伤变量对损伤程度进行定义,表达式为:
                                                      D = 1−(1−η) 2                                    (24)



                                                         034201-10
