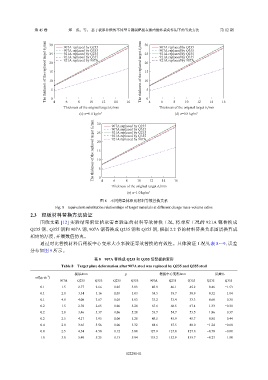

图 8 不同药量体积比材料等效替换关系
Fig. 8 Equivalent substitution relationships of target materials at different charge mass-volume ratios
2.3 靶板材料替换方法验证
围绕文献 [12] 实验结果附近值取需要验证的材料等效替换工况，将对应工况的 921A 钢替换成
Q235 钢、Q355 钢和 907A 钢，907A 钢替换成 Q235 钢和 Q355 钢，根据 2.2 节的材料替换关系图谱换算成
相应的厚度，开展数值仿真。
通过对比替换材料后靶板中心变形大小来验证等效替换的有效性。具体验证工况见表 8～9，误差
分布如图 9 所示。

表 8 907A 替换成 Q235 和 Q355 后靶板的变形
Table 8 Target plate deformation after 907A steel was replaced by Q235 and Q355 steel

板厚/mm β 靶板中心变形/mm 误差%
−3
α/(kg·m )
907A Q235 Q355 Q235 Q355 907A Q235 Q355 Q235 Q355
0.1 1.5 2.77 2.66 1.05 5.03 45.9 46.1 45.2 0.46 −1.53
0.1 2.0 3.34 3.16 1.05 5.03 38.5 38.7 38.9 0.52 1.04
0.1 4.0 4.00 3.67 1.05 5.03 33.2 33.4 33.3 0.60 0.30
0.2 1.5 2.70 2.65 1.06 5.28 67.6 68.5 67.4 1.33 −0.30
0.2 2.0 3.46 3.37 1.06 5.28 53.7 54.7 53.5 1.86 −0.37
0.2 2.5 4.17 3.95 1.06 5.28 45.5 45.9 45.7 0.88 0.44
0.4 2.0 3.65 3.56 1.06 5.32 88.6 87.5 88.0 −1.24 −0.68
0.8 2.5 4.54 4.50 1.12 5.88 127.9 127.0 127.8 −0.70 −0.08
1.0 3.0 5.40 5.25 1.13 5.94 133.2 132.9 135.7 −0.23 1.88
