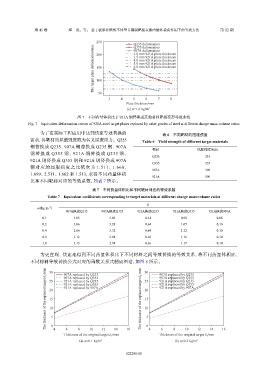

Page 52 - 《爆炸与冲击》2025年第12期

α
α

第 45 卷 郑 成，等： 基于板厚补偿的不同型号钢制靶板在舱内爆炸载荷作用下的等效方法 第 12 期
α α

250 Q235 deformation
The target plate deformation/mm 150 3.5 mm 921A plate thickness
Q355 deformation
907A deformation
3.0 mm 921A plate thickness
200
4.0 mm 921A plate thickness
5.0 mm 921A plate thickness
6.0 mm 921A plate thickness
100

50
3 4 5 6 7 8
Plate thickness/mm
(e) α=1.0 kg/m 3
图 7 不同药量体积比下 921A 钢替换成其他材料靶板变形等效曲线
Fig. 7 Equivalent deformation curves of 921A steel target plates replaced by other grades of steel at different charge mass-volume ratios
为了在实际工程应用中达到快速等效替换的 表 6 不同靶材的屈服强度
需求，各靶材的屈服强度取为名义屈服应力。Q355
Table 6 Yield strength of different target materials
钢替换成 Q235、907A 钢替换成 Q235 钢、907A
靶材 屈服强度/MPa
钢 替 换 成 Q355 钢 、 921A 钢 替 换 成 Q235 钢 、
Q235 235
921A 钢替换成 Q355 钢和 921A 钢替换成 907A
Q355 355
钢 对 应 的 屈 服 强 度 之 比 依 次 为 1.511、 1.660、
907A 390
1.099、2.511、1.662 和 1.513，求得不同药量体积
921A 590
比和不同靶材对应的等效系数，如表 7 所示。

表 7 不同药量体积比和不同靶材对应的等效系数
Table 7 Equivalent coefficients corresponding to target materials at different charge mass-volume ratios
β
−3
α/(kg·m )
907A换成Q235 907A换成Q355 921A换成Q235 921A换成Q355 921A换成907A
0.1 1.05 5.03 0.61 0.98 0.08
0.2 1.06 5.28 0.64 1.07 0.10
0.4 1.06 5.32 0.64 1.12 0.10
0.8 1.12 5.88 0.65 1.16 0.10
1.0 1.13 5.94 0.66 1.19 0.10

为更直观、快速地得到不同药量体积比下不同材料之间等效替换的等效关系，将不同药量体积比、
不同材料等效替换公式对应的函数关系式制成图谱，如图 8 所示。
30 907A replaced by Q235 30 907A replaced by Q235
The thickness of the replaced target δ 2 /mm 20 921A replaced by Q355 The thickness of the replaced target δ 2 /mm 20 921A replaced by Q355
907A replaced by Q355
907A replaced by Q355
25
921A replaced by Q235
921A replaced by Q235
25
921A replaced by 907A
921A replaced by 907A
15
15
10
10
5
0
14
6
8
12
10
8
10
4
6
12
14
Thickness of the original target δ 1 /mm 16 5 0 4 Thickness of the original target δ 1 /mm 16
(a) α=0.1 kg/m 3 (b) α=0.2 kg/m 3
122201-10
δ δ

δ δ
α α

δ

δ
α
