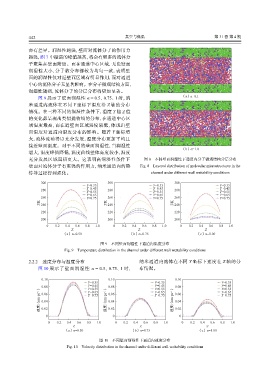

              亦有差异。润湿性越强,壁面对流体分子的作用力
              越强,图    7 中振荡的峰值越高,将会有更多的流体分
              子聚集在壁面附近。而在通道中心区域,无论壁面
              润湿性大小,分子数分布都较为均匀一致,表明壁
              面的润湿性仅对近壁面区域有明显作用,而对通道
              中心的流体分子无显著影响。在分子微观结构方面,
              润湿性越强,流体分子的分层分布将更加显著。
                  图  9 展示了壁面润湿性 α = 0.5、0.75、1 时,纳                                 (a)α=0.1
              米通道内流体在不同           Y  坐标下温度沿       Z  轴的分布
              情况。在三种不同的润湿性条件下,温度                    T  随  Z  值
              的变化都呈现出类似抛物线的分布,在通道中心区
              域温度最高,而在近壁面区域温度较低,体现出壁
              面温度对通道内温度分布的影响。随着                     Y  坐标增
              大,流体流动得以充分发展,温度分布更加平均且
              接近壁面温度。对于不同的壁面润湿性,当润湿性
                                                                                   (b)α=1.0
              增大,温度峰值降低,温度曲线整体高度较小,温度
              充分发展区域面积更大。这表明高润湿性条件下                               图  8 不同壁面润湿性下通道内分子微观结构分层分布
              壁面对流体分子有更强的作用力,纳米通道内的热                             Fig. 8 Layered distribution of molecular microstructures in the
              传导过程得到强化。                                              channel under different wall wettability conditions


                    300                           300                           300
                                        Y=0.35                        Y=0.35                         Y=0.35
                                        Y=0.45                        Y=0.45                         Y=0.45
                    280                           280                           280
                                        Y=0.55                        Y=0.55                         Y=0.55
                                        Y=0.65                        Y=0.65                         Y=0.65
                    260                 Y=0.75    260                 Y=0.75    260                  Y=0.75
                   T/K  240                      T/K  240                       T/K  240
                    220                           220                           220
                    200                           200                           200
                      0   0.2  0.4  0.6  0.8  1.0   0   0.2  0.4  0.6  0.8  1.0    0   0.2  0.4  0.6  0.8  1.0
                                 Z                              Z                             Z
                              (a)α=0.50                     (b)α=0.75                     (c)α=1.00
                                               图  9 不同壁面润湿性下通道内温度分布
                              Fig. 9 Temperature distribution in the channel under different wall wettability conditions


              2.2.2 速度分布与温度分布                                   纳米通道内流体在不同             Y  坐标下速度在      Z  轴的分
                  图  10 展示了壁面润湿性 α = 0.5、0.75、1 时,              布情况。


                    0.10                          0.10                          0.10
                                         Y=0.35                        Y=0.35                        Y=0.35
                    0.08                 Y=0.45   0.08                 Y=0.45   0.08                 Y=0.45
                   速度/ (nm·ps −1 )  0.06  Y=0.75  速度/ (nm·ps −1 )  0.06  Y=0.75  速度/ (nm·ps −1 )  0.06  Y=0.75
                                         Y=0.55
                                                                       Y=0.55
                                                                                                     Y=0.55
                                         Y=0.65
                                                                       Y=0.65
                                                                                                     Y=0.65
                                                  0.04
                    0.04
                                                                                0.04
                    0.02
                      0                           0.02 0                        0.02 0
                       0   0.2  0.4  0.6  0.8  1.0   0   0.2  0.4  0.6  0.8  1.0   0   0.2  0.4  0.6  0.8  1.0
                                  Z                             Z                              Z
                              (a)α=0.50                      (b)α=0.75                     (c)α=1.00
                                              图  10 不同壁面润湿性下通道内速度分布
                               Fig. 10 Velocity distribution in the channel under different wall wettability conditions
