第 5 期                 麦耘翔,等:外流与段塞内流联合作用下弹性管流致振动特性研究                                        1451


                                          ε g =0  ε g =0.1  ε g =0.3  ε g =0.5  ε g =0.7  ε g =0.9
                             1.0                                 1.0
                             0.8                                 0.8

                             0.6                                 0.6
                            l / L                               l / L
                             0.4                                 0.4

                             0.2                                 0.2

                              0                                   0
                               0   0.1  0.2  0.3  0.4  0.5  0.6     0   0.05  0.10  0.15  0.20  0.25
                                          横流向RMS A/D                          顺流向RMS A/D
                                     (a) 横流向上的RMS A/D值                   (b) 顺流向上的RMS A/D值
                               (a) RMS A/D pattern of cross-flow direction  (b) RMS A/D pattern of in-line direction

                                  图 5 V uni =0.5 m/s 时,不同内流气液比下弹性管的时均       RMS A/D  值包络图
              Fig. 5 When V uni =0.5 m/s, the envelope diagram of time-averaged RMS A/D values for the pipe axis under different internal gas-liquid
                    ratios


                                          ε g =0  ε g =0.1  ε g =0.3  ε g =0.5  ε g =0.7  ε g =0.9
                             1.0                                 1.0
                             0.8                                 0.8

                             0.6                                 0.6
                            l / L                               l / L
                             0.4                                 0.4

                             0.2                                 0.2
                              0                                   0
                               0     0.05   0.10   0.15   0.20      0   0.05  0.10  0.15  0.20  0.25
                                          横流向RMS A/D                          顺流向RMS A/D
                                     (a) 横流向上的RMS A/D值                   (b) 顺流向上的RMS A/D值
                                (a) RMS A/D pattern of cross-flow direction  (b) RMS A/D pattern of in-line direction

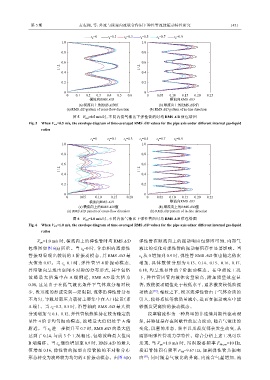

                                  图 6 V uni =1.0 m/s 时,不同内流气液比下弹性管的时均       RMS A/D  值包络图
              Fig. 6 When V uni =1.0 m/s, the envelope diagram of time-averaged RMS A/D values for the pipe axis udner different internal gas-liquid
                    ratios

                  V uni =1.0 m/s 时,横流向上的弹性管时均        RMS A/D    弹性管在顺流向上的振动响应包络图可知,内部气
              包络图如图      6(a) 所示。当    ε g =0  时,含单相内流弹性         液比的变化对弹性管的振动幅值存在显著影响。当
              管振型呈现出较弱的           5  阶振动模态,其      RMS A/D  最    ε g 从  0  增加到  0.9  时,弹性管  RMS A/D  值也随之依次
              大值为    0.07。当  ε g =0.1  时,弹性管呈  4  阶振动模态,        增 加, 具 体 数 值 分 别 为    0.13、 0.14、 0.15、 0.16、 0.17、
              并沿轴向呈现出空间不对称的分布形式,其中包络                            0.18,均呈现显性的       7  阶振动模态。在单相流工况
              波 峰 最 大 值 集 中在     A  端 附 近 , RMS A/D  最 大 值 为    下,弹性管因管内液体含量较高,附加质量效应显
              0.08,这是由于在低气液比条件下气体成分相对较                          著,致使振动幅值处于较低水平,通常激发较低阶振
              少,段塞流的形成受到一定限制,流体沿弹性管分布                           动模态   [30] ;相较之下,段塞流弹性管由于气体介质的
              不均匀,导致局部压力载荷主要集中在入口位置(即                           引入,使得系统等效质量减小,进而在振动响应中能
              A  端)。当   ε g =0.3,0.5  时,沿管轴向  RMS A/D  最大值      够激发更高阶的振动模态。
              分别增加至      0.1、0.12,弹性管依然维持在较为稳定的                     段塞输流作为一种典型的非连续周期性流动现
              显性   4  阶非均匀振动模态,波峰最大值仍处于                 A  端    象,其特征是存在间歇性的压力波动,随着气液比的
              附近。当     ε g 进一步提升至     0.7  时,RMS A/D  的最大值      变化,段塞的形态、频率以及强度都会发生改变,从
              达到了    0.14,与前  3  个工况相比,包络波峰最大值向                 而影响弹性管动力学特性。综合分析上述工况可以
              B  端偏移。当     ε g 继续增加至    0.9  时,RMS A/D  的最大     发现,当    V uni =1.0 m/s 时,泻涡脱落频率    F 4th,vor =10 Hz,
              值增至    0.16,弹性管的振型由沿管轴的不对称分布                      接近管体固有频率          F 4th =9.67 Hz,加剧弹性管共振响
              形态转变为波峰较为均匀的             4  阶振动模态。由图       6(b)   应 [31] ;同时随着气液比的升高,内流含气量增加,流
