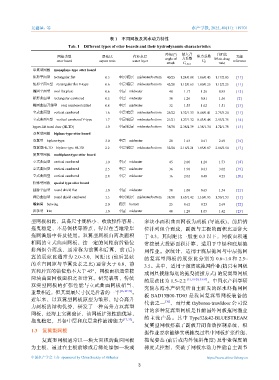

尤鑫星，等 水产学报, 2025, 49(11): 119701

表 1 不同网板及其水动力特性
Tab. 1 Different types of otter boards and their hydrodynamic characteristics
冲角/(°) 最大升 升阻比
网板类型 展弦比 作业水层 阻力系数 文献
angle of 力系数 lift-to-drag
otter board aspect ratio water layer C D reference
attack C Lmax ratio
单翼型网板 monoplane-type otter board
矩形平面型 rectangular flat 0.5 中层/底层 midwater/bottom 40/25 1.24/0.88 1.06/0.43 1.17/2.05 [11]
矩形平面V型 rectangular flat V-type 0.6 中层/底层 midwater/bottom 42/20 1.12/0.63 1.00/0.25 1.12/2.25 [11]
椭圆平面型 oval flat plate 0.6 中层 midwater 40 1.17 1.26 0.93 [12]
矩形曲面型 rectangular cambered 0.5 中层 midwater 30 1.26 0.81 1.56 [2]
椭圆曲面开缝型 oval cambered slitted 0.8 中层 midwater 32 1.55 1.02 1.51 [13]
立式曲面型 vertical cambered 1.6 中层/底层 midwater/bottom 25/22 1.32/1.33 0.48/0.41 2.75/3.24 [11]
立式曲面V型 vertical cambered V-type 1.7 中层/底层 midwater/bottom 21/21 1.27/1.32 0.43/0.48 2.95/2.75 [14]
hyper-lift trawl door (HLTD) 1.0 中层/底层 midwater/bottom 38/30 2.38/2.39 1.38/1.34 1.72/1.78 [15]
双翼型网板 biplane-type otter board
双翼型 biplane-type 3.0 中层 midwater 20 1.64 0.61 2.69 [16]
双翼型HLTD biplane-type HLTD 2.2 中层/底层 midwater/bottom 32/28 2.18/2.21 1.05/0.87 2.08/2.54 [17]
复翼型网板 multiplane-type otter board
立式曲面型 vertical cambered 1.0 中层 midwater 45 2.08 1.20 1.73 [18]
立式曲面型 vertical cambered 2.5 中层 midwater 36 1.90 0.63 3.02 [19]
立式曲面型 vertical cambered 2.8 中层 midwater 16 2.02 0.48 4.25 [20]
特殊型网板 special type otter board
圆盾平面型 round shield flat 1.0 中层 midwater 30 1.00 0.65 1.54 [21]
圆盾曲面型 round shield cambered 1.3 中层/底层 midwater/bottom 38/30 1.65/1.42 1.10/0.93 1.50/1.53 [11]
蝙蝠翼 batwing 2.0 底层 bottom 25 0.62 0.23 2.69 [22]
风筝型 kite 1.0 中层 midwater 40 1.20 1.05 1.42 [23]
型网板相比，具备尺寸规格小、收放操作容易、 多块小面积曲面网板为副板 (导流板)，前后错
拖曳稳定、不易倒伏等特点，得以在当地沿岸 位排列组合而成，副板与主板的面积比通常大
拖网渔船中普及使用。双翼型网板由两块面积 于 0.3，其间距比一般在 0.3 以下，网板面积通
相同的立式曲面网板，按一定的间距前后错位 常按最大投影面积计算，适用于中层和底层拖
排列组合而成，通常称为前翼和后翼，前 (后) 网作业。据统计，适用于底层拖网与中层拖网
翼的展弦比通常为 2.0~3.0，间距比 (前后翼弦 的复翼型网板的展弦比分别为 0.6~1.0 和 2.5~
的垂直间距与单翼弦长之比) 通常大于 0.8，前 3.5。其中，适用于微离底拖网作业(指只有网板
翼和后翼的错位角不大于 45°，网板面积通常按
或网具接触海底的拖曳捕捞方式) 的复翼型网板
两块曲面网板面积之和计算。研究表明，传统
的展弦比为 1.5~2.2 [13, 18-20, 33-37] 。中国水产科学研
双翼型网板的扩张性能与立式曲面网板相当、
究院东海水产研究所自主研发的深水虾拖网网
重量相近，但其翼展尺寸仅是后者的一半 [16, 29-31] 。
板 BAD13B00-TD03 是我国复翼型网板装备的
近年来，以双翼型网板原型为雏形，结合高升
代表之一 [36] ，而丹麦 thyboron-trawldoor 公司设
力网板的结构优势，研发了一种高升力双翼型
计的多种复翼型网板是目前国外网板拖网渔业
网板，经海上实测验证，该网板扩张性能优异，
的主流产品。其中 Type32&42-BLUESTREAM
拖曳稳定，具备中层和底层兼作捕捞能力 [17, 32] 。
复翼型网板搭载了副板开闭自动控制系统，根
1.3 复翼型网板
据作业要求能够实现拖曳过程中网板扩张性能、
复翼型网板通常以一块大面积的曲面网板 拖曳姿态 (前后或内外倾斜角度) 及作业深度的
为主板，通过在主板前缘或后缘处添加一块或 梯度式控制，突破了网板水动力性能自主调节
