好等不同发展理念下网板设计要点与技术方法， 的网板。平面网板包括矩形网板、平面 V 型、
旨在为我国拖网渔业研发高性能网板提供理论 平面开缝 V 型等结构，该类型网板结构简单、
参考与方向指引。 造价低廉且操作简便，在我国近海中小型底拖网
渔船中普遍使用。平面网板展弦比 (翼展与翼弦
1 国内外网板的使用现状 之比) 一般在 1.0 以下 [5, 24] ，对甲壳类和头足类生
物捕捞性能好，但对底层经济鱼类捕捞效率欠佳，
网板起源于 17 世纪的爱尔兰湖泊拖网，
同时由于设置较大的工作冲角 (翼弦与拖曳方向
随着 20 世纪初 VD 式网板拖网 (vigneron and dahl
的夹角)，极易造成大范围刮擦海底生境的负面
patent fishing gear) 的出现，矩形平面网板迅速
问题 [22, 25] 。用椭圆形网板替代矩形平面结构网板，
在许多国家得到推广使用 [2, 11] 。此后为了更好适
可减少网板与海底的接触面积，降低对海底生境
应不同的生产需求，如复杂的海底地形、高涨
的破坏，但其扩张性能与矩形平板相近 [2, 12] 。曲
的燃油价格、各类结构拖网、渔船规模的大型
面网板以圆弧形为基本结构，根据航空动力学原
化、渔业装备的机械化及环境保护等要求，国
理，通过曲面网板腹侧与背侧的压力差产生显著
内外学者通过理论分析、模型试验、数值模拟 高于平面网板的升力。其展弦比大多为 1.0~3.0 ，
[2]
和海上试验等方法，设计了多种不同结构形式 适用于中层和底层拖网作业，在我国远洋渔业和
的网板，如平面 V 型、立式曲面型、立式曲面 国外拖网渔业中使用广泛。目前，用于捕捞生产
V 型、椭圆曲面型等单翼型网板，双翼型和复 的曲面网板主要有椭圆形曲面网板 、立式曲面
[11]
翼型网板以及部分特殊型网板 (图 1)，上述具有 网板 [11, 26] 、立式 V 型曲面网板 [3, 11, 14] 和 Hyper-lift
代表性网板的水动力特性汇总如表 1 所示。 trawl door (HLTD) 等 [15, 27-28] 。

1.1 单翼型网板 1.2 双翼型网板
单翼型网板包括平面网板和横截面呈圆弧 20 世纪 80 年代日本沿岸海域开始使用一
形的曲面网板，是目前世界上拖网渔业使用最多 种双翼型网板，结构形似双翼型机翼，与单翼

矩形平面型 平面V型 平面开缝V型 椭圆曲面型 立式曲面型 立式曲面V型 HLTD
rectangular flat flat V-type flat slitted V-type oval cambered vertical cambered vertical cambered V-type hyper-lift trawl door

1 2 3 4
单翼型 monoplane-type 5 6 7
双翼型 双翼型HLTD 鱼雷型 圆盾平面型 圆盾双翼型 蝙蝠翼网板 风筝柔性网板
biplane-type biplane-type torpedo type round shield flat round shield biplane type batwing canvas kite
hyper-lift trawl door

8 9 10 11 12 13 14
双翼型 biplane-type 特殊型 special type otter board
复翼曲面V型 复翼椭圆型 复翼立式曲面型 双导流板复翼型
BAD13B00-TD03 Type32-BLUESTREAM
multiplane cambered V-type multiplane oval multiplane vertical cambered double deflectors

15 16 17
复翼型 multiplane-type otter board 18 19 20

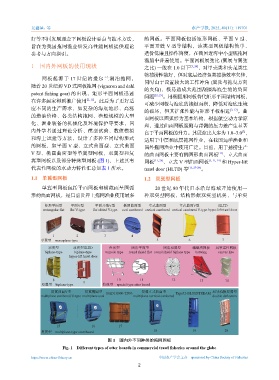

图 1 国内外不同种类的拖网网板
Fig. 1 Different types of otter boards in commercial trawl fisheries around the globe
