Page 94 - 摩擦学学报2025年第9期
P. 94

1348                                   摩擦学学报(中英文)                                        第 45 卷

            摩擦时,其复合涂层的摩擦曲线更为平稳[图6(a)]. 其                       合涂层磨痕的3D形貌照片也可清晰地看出,Al O /C
                                                                                                          3
                                                                                                        2
            波动的产生原因与摩擦磨损过程中摩擦力的不断变                             涂层的磨痕具有更大的磨损体积,如图7(a~d)所示,尤
            化有关,由于Al O 是典型的脆性材料,在3 N和5 N                       其当摩擦载荷为20 N时,Al O /C复合涂层磨痕的宽
                          2  3                                                         2  3
            时,涂层在摩擦过程中受到法向载荷作用引起脆性开                            度达到了约2.4 mm. 同时,如图7(e~h)所示,Al O 涂层
                                                                                                        3
                                                                                                      2
            裂,随着磨粒被碾压破碎,随后剥落的磨屑参与到磨                            的磨损率也随着摩擦载荷的增大而大幅上升,在3 N和
            损过程中,引起磨粒磨损,摩擦力瞬间增大,此时摩擦                           5 N载荷摩擦测试后,Al O 涂层表面仅轻微磨损,其
                                                                                    2
                                                                                      3
            系数升高,此后随着磨粒被碾压破碎,接触面间的摩                            磨痕深度很浅;在3、5、10、20 N载荷下,Al O 涂层的
                                                                                                    2
                                                                                                      3
                                                                                   −7
                                                                                                      −5
                                                                                             −6
            擦阻力减小,摩擦系数又逐渐降低,整个试验过程循                            磨损率分别约为3.44×10 、1.20×10 、1.45×10 、2.14×
                                                                 −5
                                                                      3
            环发生上述过程,因而出现较大波动. 当应力超过了材料的                        10  mm /(N·m). 当摩擦载荷从3 N增至20 N时,Al O         3
                                                                                                          2
            强度极限(10 N和20 N时),涂层表面的Al O 凸峰被撕                    涂层的磨损率上升了约62倍,而在同等条件下,Al O /C
                                                                                                        2
                                               2
                                                 3
                                                                                                          3
            裂或切断、破碎后很快被碾平,同时摩擦过程中产生                            复合涂层的磨损率仅上升约12倍,且在10 N和20 N载
            的细小磨屑会在法向力作用下压入粗糙表面的凹坑                             荷摩擦后,Al O 涂层的磨损率与Al O /C复合涂层的
                                                                                              2
                                                                                                3
                                                                             3
                                                                          2
            或者孔隙中,涂层表面变得光滑,摩擦曲线波动较小.                           磨损率基本接近. 20 N载荷下摩擦试验后,Al O 涂层
                                                                                                      2
                                                                                                        3
            在3、5、10、20 N载荷下,Al O 涂层的摩擦系数分别                     的磨痕宽度约为2.3 mm,磨痕表面也变得更为粗糙.
                                      3
                                    2
            为0.38、0.40、0.36和0.37,且载荷的变动对Al O 涂层                 2.3    Al O /C复合涂层和Al O 涂层的磨损机理
                                                     3
                                                   2
                                                                                          3
                                                                        3
                                                                                        2
                                                                      2
            摩擦系数的影响较小[图6(c)],只有在3 N时摩擦曲线                           图8所示为2种涂层在不同载荷条件下干摩擦后,
            出现了较大的波动[图6(b)].                                   其磨痕表面的SEM形貌照片和磨痕的铁元素分布. 当
                显然,石墨的加入使得Al O /C复合涂层与316L                     摩擦载荷为3、5 N时,Al O /C复合涂层的磨痕表面存
                                       2
                                         3
                                                                                      3
                                                                                    2
            不锈钢球干摩擦时,其摩擦系数均有所降低,尤其在                            在大量的磨损碎屑和片状颗粒[图8(a 和(b )],表明其
                                                                                               2)
                                                                                                   2
            10 N和20 N的摩擦载荷下,复合涂层的摩擦系数降低                        以磨粒磨损为主;而Al O 涂层的磨痕表面则观察到
                                                                                   2
                                                                                     3
            更为明显,分别降低了28%和32%. 此外,如图6(d)所                      大量晶粒被压平为紧实的片状[图8(e 和(f )],这是黏
                                                                                                   2
                                                                                               2)
                                                                               [7]
            示,从2种涂层在不同载荷下的磨损率可以看出,在滑                           着磨损的主要特征 ;同时,磨痕表面也可以看到存在
            动速度一定时,涂层的磨损率随载荷的增加呈增加的                            晶粒被拉出后留下较大的孔洞和脱落坑,这说明磨粒
                                             [21]
            趋势,但并不是呈简单的线性增加关系 . 相比于Al O                  3     磨损也存在于Al O 涂层中[图8(g 和(h )]. 随着摩擦
                                                                                                 2
                                                       2
                                                                                            2)
                                                                                3
                                                                              2
            涂层,复合涂层的磨损率有所增大,但当摩擦载荷增                            载荷的增大,在Al O /C复合涂层的磨痕表面也观察
                                                                                 3
                                                                               2
            大时,2种涂层的磨损率有接近趋势,在3、5、10、20 N                      到了晶粒被压平为紧实的片状[图8(c ],但较大的片
                                                                                               2)
            载荷下,Al O /C复合涂层的磨损率分别约为2.33×                       状颗粒几乎消失,磨痕中大量细小的磨损碎屑和脱落
                        3
                      2
                                 −5
                        −5
              −6
                                          −5
                                               3
            10 、1.13×10 、2.07×10 、2.97×10  mm /(N·m). 从复       坑的存在说明复合涂层中大量未熔或半熔的层片

                                  (a)                    (b)                    (c)                    (d)
                                  (e)                    (f)                    (g)                    (h)

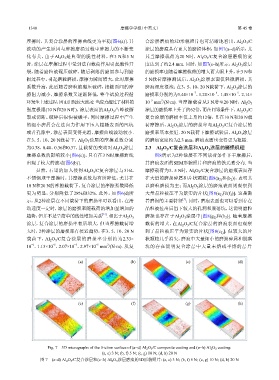

                     Fig. 7    3D micrographs of the friction surface of (a~d) Al 2 O 3 /C composite coating and (e~h) Al 2 O 3  coating:
                                             (a, e) 3 N; (b, f) 5 N; (c, g) 10 N; (d, h) 20 N
                  图 7    (a~d) Al 2 O 3 /C复合涂层和(e~h) Al 2 O 3 涂层磨痕的3D形貌照片:(a, e) 3 N;(b, f) 5 N;(c, g) 10 N;(d, h) 20 N
   89   90   91   92   93   94   95   96   97   98   99
