Page 104 - 摩擦学学报2025年第8期

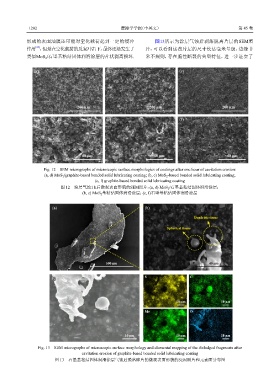

1202 摩擦学学报（中英文） 第 45 卷

形成的表面油膜还可能对空化载荷起到一定的缓冲 图13所示为涂层气蚀后剥落脱离片层的SEM照
[25]
作用 ，但是在空化载荷的反复冲击下，最终还是发生了 片，可以看到这些片层的尺寸长达毫米量级，边缘非
类似MoS /石墨基粘结固体润滑涂层的片状剥离损坏. 常不规则，存在脆性断裂的典型特征，进一步证实了
2

(a) (b) (c)

200 µm 200 µm 200 µm

(d) (e) (f)

40 µm 40 µm 40 µm

Fig. 12 SEM micrographs of microscopic surface morphologies of coatings after one hour of cavitation erosion:
(a, d) MoS 2 /graphite-based bonded solid lubricating coating; (b, e) MoS 2 -based bonded solid lubricating coating;
(c, f) graphite-based bonded solid lubricating coating
图 12 涂层气蚀1 h后微观表面形貌的SEM照片：(a, d) MoS 2 /石墨基粘结固体润滑涂层；
(b, e) MoS 2 基粘结固体润滑涂层；(c, f)石墨基粘结固体润滑涂层

(a) (b)
Dendritic tissue

Spherical tissue

500 μm 40 μm

(c) S C

10 μm 10 μm

Mo O

10 μm 10 μm 10 μm

Fig. 13 SEM micrographs of microscopic surface morphology and elemental mapping of the dislodged fragments after
cavitation erosion of graphite-based bonded solid lubricating coating
图 13 石墨基粘结固体润滑涂层气蚀后脱落碎片的微观表面形貌的SEM照片和元素面分布图
