            研究  [20-21] 通过试验分析了齿轮风阻损失演变规律,并                    真分析并利用测试装置测量了齿轮温度,仿真与试验
                                          [22]
            形成风阻损失经验公式. Massini等 研制了转速最高                       结果相近;还对4种不同表面处理的齿轮胶合能力进
            可达15 000 r/min的流场研究试验台,该试验台能够利                     行试验研究,发现DLC涂层对齿轮抗胶合性能作用最
                                                                 [32]
                                                                            [33]
            用粒子图像测速(PIV)技术实现对齿轮搅动的空气流                          好 . 余国达等 通过建立考虑温度-模量效应和摩擦
                         [23]
            场研究. Hill等 通过试验台测量4种不同直径和齿宽                        热流-滞后热通量多热源效应的塑料齿轮运行温度场
            的齿轮风阻损失并与仿真结果进行对比,发现空气在                            有限元模型,预测了脂润滑下塑料齿轮的温度场分布
                                                                          [34]
            齿间存在多个漩涡. 除了试验方式外,CFD方法也被                          规律. Chen等 研究了齿形和表面处理对齿轮胶合的
                                                    [25]
            广泛利用于研究齿轮的风阻损失               [23-24] . Concli等 在齿  影响,结果显示光整相比磨削能提升30%的齿轮抗胶
            轮传动系统非负载功率损失预测方面综合比较了基                             合性能. 目前对齿轮的温度分析主要集中在中低速情
            于试验的经验模型和数值模型,认为CFD方法的有限                           况下,且换热条件大都采用经验公式计算,无法与高
            体积(FV)法在预测非负载功率损失方面拥有较高的                           线速度下齿轮流场对应的复杂对流环境相适应,导致
                       [26]
            精度. Zhu等 利用Fluent对航空弧齿锥齿轮的风阻力                      高速齿轮的温度分析存在不合理性.
            矩进行了分析,并认为高速下合理采用导流罩可以降                                针对线速度对弧齿锥齿轮喷油润滑特性和温度
            低80%的风阻损失. Arisawa等        [27] 采用FLOW-3D软件        影响规律不清的问题,本文中以某航空发动机附件机
            将齿轮润滑对应的流体动力损失进行分类,为导流罩                            匣弧齿锥齿轮为研究对象,利用CFD方法进行高线速
            优化提供方向. 齿轮风阻损失除了对提高流体的湍                            度下齿轮流场分析和风阻功率损失研究,并进行考虑
            动能外,还是高速情况下滑油和齿轮温升的主要原                             摩擦、风阻多热源及基于流场的散热边界实现齿轮温
            因 [19, 21, 28] . 然而现有研究中对齿轮风阻损失和齿轮温                度场计算,获取不同线速度下齿轮温度分布规律,为
            度的影响的关联研究较少,高速下近指数增加的风阻                            高速航空齿轮传动提供设计边界和理论支撑.

            使得有必要考虑风阻损失带来的齿轮温度影响.
                高速相比低速而言,由于齿轮啮合频率增加、与                          1    流-热耦合分析模型
            流体摩擦和对流加剧,将表现出不一样的温度峰值和                                该齿轮副用于某航空发动机的附件机匣传动系
            规律. 一些文献中       [29-30] 利用热-流耦合模型研究了喷油             统,如图1所示,用于整个机匣的功率输入,属于典型的
            流场对温度场的影响,为喷油润滑设计提供指导. Lu                          高速重载的齿轮副. 其传递额定功率为               P 0 =223.50 kW,
              [5]
            等 利用CFD手段得到直升机中间减速器弧齿锥齿轮                           小齿轮的额定转速为          n 1 =13 800.85 r/min (分度圆线速
            搅油润滑情况下的对流换热系数,并将其作为齿轮固                            度为91.70 m/s),额定扭矩     T 1 =154.66 N·m. 该对弧齿锥
            体域和流体域的换热边界. 通过该手段得到的油池温                           齿轮润滑劣化将造成其迅速升温,胶合风险加剧,严
            度与试验相近,说明在计算系统温度场时需要考虑系                            重影响装备可靠性,亟需开展多场特性的研究.
            统流场分布. Chen等 对喷油润滑齿轮进行了温度仿                             建立了基于有限体积法的航空弧齿锥齿轮热-流
                              [31]


                                                                Z 1 =32     Z 2 =43
                         Input rotational speed: 13 800.85 r/min  M n =3.25  M n =3.25  Shaft
                         Input power: 223.5 kW                                       Bevel gear pair
                                                                                     Spur gear pair

                                              Output 1

                                             Output 2
                                                                          Power
                                                                        distribution
                                          Output 3

                                   Output 4
                                             Output 4     Output 3      Output 2     Output 1

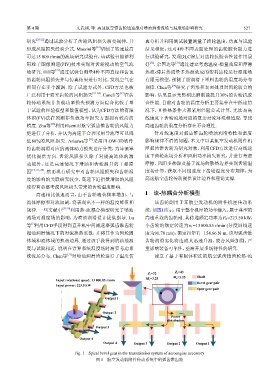

                                 Fig. 1    Spiral bevel gear in the transmission system of aeroengine accessory
                                          图 1    航空发动机附件传动系统中的弧齿锥齿轮
