Page 85 - 《摩擦学学报》2021年第5期
P. 85

674                                     摩   擦   学   学   报                                 第 41 卷

            间的变化曲线,图2(b)为下试样钢块的磨损体积图. 由                        体润滑剂具有优异的减摩抗磨性能,其主要原因之一
            图中数据可以看出,去离子水在添加0.05 mol/L的                        为离子液体润滑剂结构中带有负电荷的阴离子能与
            [Ch] [3,4-Pydc]后,减摩抗磨性能得到显著改善,当添                   金属摩擦副表面在摩擦过程中外逸电子形成的正电
                2
            加浓度达到0.2 mol/L时,其减摩抗磨性能达到相对较                       荷产生静电吸附作用,在摩擦副表面形成稳定的阴离
            好的水平. 继续在一定范围内增加添加剂的浓度,水                           子吸附层. 再通过离子液体阴、阳离子之间的相互作

            的减摩抗磨性能变化幅度不大. 但当添加剂的浓度达                           用在阴离子吸附层外形成阳离子屏蔽层,因而在摩擦
            到1.667 mol/L时,水的减摩抗磨性能改善幅度极为显                      副表面形成了基于物理化学吸附作用的离子液体保
            著. 我们推测添加剂在添加浓度相对较低和较高的两                           护膜  [26-27] . 当该离子液体与金属表面的吸附作用较强
            种情况下可能存在两种不同的润滑状态. 为了进一步                           时,形成的吸附膜就更牢固,不易被破坏,该离子液体
            探究此问题,在接下来的试验中,我们分别选择了离                            就会表现出更优异的减摩抗磨性能. 由于吡啶二酸离
            子液体[Ch] [Hdc]添加浓度为0.2和1.667 mol/L的水基               子液体中氮杂环上的氮原子具有较强的吸电子效应,
                      2
            润滑剂测试所制备的水溶液的减摩抗磨性能.                               导致处于其邻位的羧基负离子的负电性减弱,因而使
                图3(a)给出了添加浓度为0.2 mol/L的含有不同结                   吡啶二酸阴离子与金属表面的吸附作用变弱. 最终结
            构[Ch] [Hdc]添加剂的水溶液的摩擦系数随时间的变                       果使得羧基处于吡啶环氮原子间位或对位的离子液
                  2
            化曲线. 从图中可以看出,除[Ch] [2,5-Fdc]外,含有其                  体添加剂的减摩抗磨性能优于羧基处于吡啶环氮原
                                         2
            他[Ch] [Hdc]添加剂的水溶液的摩擦系数均小于去离                       子邻位的离子液体添加剂的减摩抗磨性能. 此理论也
                  2
            子水,它们的平均摩擦系数大小顺序为[Ch] [2,5-                        可以解释[Ch] [2,3-Pyadc]为何具有较差的减摩抗磨
                                                                           2
                                                      2
            Fdc]>[Ch] [2,3-Pydc]>[Ch] [2,3-Pyadc]>[Ch] [2,6-   性能.
                                     2
                                                     2
                      2
            Pydc]>[Ch] [2,5-Tdc]>[Ch] [3,5-Pydc]>[Ch] [3,4-        图4(a)给出了添加浓度为1.667 mol/L的含有不同
                                                     2
                       2
                                     2
            Pydc]. 从此项数据可以看出,在此添加浓度条件下,                        结构[Ch] [Hdc]添加剂的水溶液的摩擦系数随时间的
                                                                       2
            分子式相同分子结构不同的吡啶二酸离子液体对水                             变化曲线. 从图中可以看出含有[Ch] [Hdc]添加剂的
                                                                                               2
            的减摩性能的影响差异较大. 其中,有一个或两个羧                           水溶液的摩擦系数均小于去离子水,它们的平均摩擦
            基处于吡啶环氮原子邻位的离子液体添加剂(如:                             系数大小顺序为[Ch] [3,5-Pydc]<[Ch] [2,5-Tdc]<[Ch]   2
                                                                                 2
                                                                                               2
            [Ch] [2,3-Pydc]、[Ch] [2,6-Pydc])对水溶液的减摩性           [2,3-Pyadc]<[Ch] [2,6-Pydc]<[Ch] [3,4-Pydc]<[Ch] 2
                2
                              2
                                                                              2
                                                                                             2
            能的改善明显差于两个羧基都处于吡啶环氮原子间                             [2,3-Pydc]<[Ch] [2,5-Fdc]. 由此项数据不难看出,在此
                                                                            2
            位 或 对 位 的 离 子 液 体 添 加 剂 (如 [Ch] [3,4-Pydc]、        添加浓度条件下,水溶液的平均摩擦系数大小与溶液
                                                2
            [Ch] [3,5-Pydc]). 图3(b)为下试样钢块的磨损体积,从               的黏度值之间呈现明显的正相关关系. 溶液的黏度值
                2
            图中可以看出,所制备的[Ch] [Hdc]添加剂中也只有                       越大,其摩擦系数越高. 因此,添加剂浓度较高时,溶
                                      2
            [Ch] [3,4-Pydc]和[Ch] [3,5-Pydc]对水的抗磨性能有显           液的黏度成为其减摩性能的决定性因素. 图4(b)为下
                2              2
            著的提高. 我们推测导致此结果的原因如下:离子液                           试样钢块的磨损体积,由图4(b)可以看出,所制备的
                   0.7                                                  6       H 2 O
                       (a)     H 2 O                                       (b)  0.2 mol/L[Ch] 2 [2,5-Fdc]
                               0.2 mol/L[Ch] 2 [2,5-Fdc]
                   0.6                                                  5       0.2 mol/L[Ch] 2 [2,5-Tdc]
                               0.2 mol/L[Ch] 2 [2,5-Tdc]                4       0.2 mol/L[Ch] 2 [2,3-Pydc]
                               0.2 mol/L[Ch] 2 [2,3-Pydc]
                  Friction coefficient  0.4  0.2 mol/L[Ch] 2 [3,4-Pydc]  Wear volume×10 −3 /mm 3  3 2  0.2 mol/L[Ch] 2 [3,4-Pydc]
                                                                                0.2 mol/L[Ch] 2 [2,6-Pydc]
                   0.5
                               0.2 mol/L[Ch] 2 [2,6-Pydc]
                                                                                0.2 mol/L[Ch] 2 [3,5-Pydc]
                               0.2 mol/L[Ch] 2 [3,5-Pydc]
                                                                                0.2 mol/L[Ch] 2 [2,3-Pyadc]
                               0.2 mol/L[Ch] 2 [2,3-Pyadc]
                   0.3
                   0.2                                                  1
                   0.1                                                  0
                     0     400    800  1 200  1 600
                                  Time/s

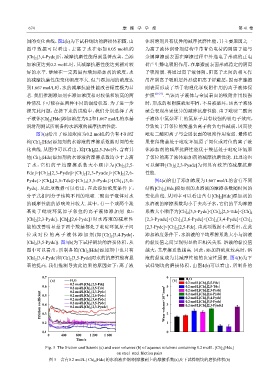

                    Fig. 3  The friction coefficients (a) and wear volumes (b) of aqueous solutions containing 0.2 mol/L [Ch] 2 [Hdc]
                                                   on steel–steel friction pairs
                      图 3    含有0.2 mol/L [Ch] 2 [Hdc]的水溶液在钢/钢摩擦副上的摩擦系数(a)及下试样钢块的磨损体积(b)
   80   81   82   83   84   85   86   87   88   89   90
