Page 25 - 《摩擦学学报》2021年第5期

614 摩 擦 学 学 报 第 41 卷

原因. 由图4(d)可见，添加适量的Al元素能有效改善高 征. 由图5(d)可见，(CuMnNi) Al 高熵铜合金的断面
85
15
熵铜合金的室温断裂性能，其中(CuMnNi) Al 合金的 中除明显的解理断裂特征外，晶界处还分布着较多的
95 5
1/2
室温断裂韧性(K )高达22.5 MPa·m ，较常规铜合金 夹杂物，这些微观缺陷将直接成为微裂纹的诱发源使
IC
得到大幅提升 [17-18] . 裂纹萌生和扩展速率加快，造成其断裂韧性较低. 通
为进一步研究高熵铜合金的断裂机理，采用SEM 过对(CuMnNi) 100-x Al 系列高熵铜合金显微组织和力
x
对合金断裂韧性测试后的断口形貌进行了分析，结果 学性能的分析，发现适量Al元素的引入对(CuMnNi) 100-x Al x
如图5所示. 由图5(a)可见，CuMnNi高熵合金的断面分 系列高熵铜合金的硬度、强度和断裂性能具有显著的

布着大量的深韧窝和撕裂棱，是典型的韧性断裂特征. 提升作用，其中(CuMnNi) Al 高熵铜合金在强度、塑
10
90
断裂过程中，高塑韧性的FCC相能够通过晶体内位错 性和韧性等方面达到平衡，具有最佳的综合力学性能.

的生成和增殖有效地吸收裂纹扩展的能量，因而使其 2.3 (CuMnNi) Al 高熵铜合金的摩擦磨损性能
90
10
[19]
具有优异的断裂韧性 . 如图5(b)所示，(CuMnNi) Al 5 选择综合力学性能最佳的(CuMnNi) Al 高熵铜
90
95
10
高熵铜合金为韧性和解理断裂的混合型断口. 断裂时 合金作为研究对象，采用往复式摩擦试验机研究了其室温
裂纹首先沿BCC晶体中能量最低的密排面延伸而发 下的摩擦磨损性能，并在相同条件下测试了常规耐磨铝
生穿晶解理 [20-21] ，最终在断面心部留下河流花样和撕 青铜C6161合金的摩擦磨损性能. 图6为(CuMnNi) Al 10
90
裂棱. 由于金属材料的断裂韧性是其强度和塑性的综 高熵铜合金和C6161铝青铜的摩擦磨损性能和磨痕内
合作用，(CuMnNi) Al 高熵铜合金中Al元素的添加使 外的显微硬度. 可见，高熵铜合金的摩擦系数约为
95 5
其强度提升的同时未对塑性造成明显恶化作用，因而 0.74，高于C6161铝青铜，但其磨损率较C6161铝青铜
断裂韧性最高. 图5(c)显示，(CuMnNi) Al 高熵铜合 更低，表现出良好的耐磨性. 摩擦试验后两种合金磨
10
90
金的断面分布着大量平齐的断裂台阶，这是由于组织 痕的显微硬度较其基体材料均有明显提高，是由于摩
中较多的BCC相发生连续解理断裂后留下的断口特 擦循环应力和摩擦热的共同作用使接触层发生塑性

(a) (b)

BCC
FCC

50 μm 50 μm

(c) (d)

Carcks BCC
FCC

BCC
50 μm 50 μm

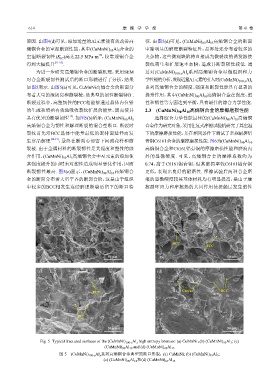

Fig. 5 Typical fractured surfaces of the (CuMnNi) 100-x Al x high entropy bronzes: (a) CuMnNi；(b) (CuMnNi) 95 Al 5 ; (c)
(CuMnNi) 90 Al 10 and (d) (CuMnNi) 85 Al 15
图 5 (CuMnNi) 100-x Al x 系列高熵铜合金典型的断口形貌： (a) CuMnNi; (b) (CuMnNi) 95 Al 5 ;
(c) (CuMnNi) 90 Al 10 和(d) (CuMnNi) 85 Al 15
