第 5 期 沈明学, 等: 轮轨界面摩擦学转变结构层特性及其研究进展 783

(a)

EPMA Zone

50 μm
BEC image
116
(b) Fe 99 (c) C 57 (d) Mn
83 47
66 38
50 28
33 18
16 Inhomogeneous 9
0 −1
Ave. 96 Ave. 3
Ave. 96 Ave. 3 Ave. 1.3

10 μm 10 μm 10 μm

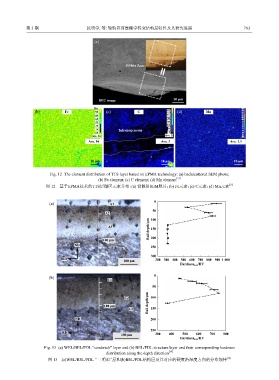

Fig. 12 The element distribution of TTS layer based on EPMA technology: (a) backscattered SEM photo;
[51]
(b) Fe element; (c) C element; (d) Mn element
图 12 基于EPMA技术的TTS层微区元素分布：(a) 背散射SEM照片；(b) Fe元素；(c) C元素；(d) Mn元素 [51]

0
(a) A1
50
A2 100
Rail depth/μm 150
A3

100 μm 200
ND
250
300
RD 100 μm 200 300 400 500 600 700 800 900 1 000
Hardness 0.05 /HV

0
(b)
C1
50
Rail depth/μm
C2 100
100 μm
C3 150
ND 200

250
RD
100 μm 300 400 500 600 700 800
Hardness 0.05 /HV

Fig. 13 (a) WEL/BEL/PDL "sandwich" layer and (b) BEL/PDL structure layer and their corresponding hardness
distribution along the depth direction [18]
图 13 (a)WEL/BEL/PDL “三明治”层和(b)BEL/PDL结构层及其对应的硬度沿深度方向的分布规律 [18]
