742 摩 擦 学 学 报 第 41 卷

Velocity/(m/s)

0.000e+00 4.911e+01 9.822e+01 1.473e+02
1.964e+02

(a) Hybrid labyrinth-honeycomb seal (section A)

Velocity/(m/s)
0.000e+00 4.911e+01 9.822e+01 1.473e+02
1.964e+02

(b) Hybrid labyrinth-honeycomb seal (section B)

Velocity/(m/s)

2.065e+02
0.000e+00 5.162e+01 1.032e+01 1.549e+02

(c) Traditional labyrinth seal (meridian)

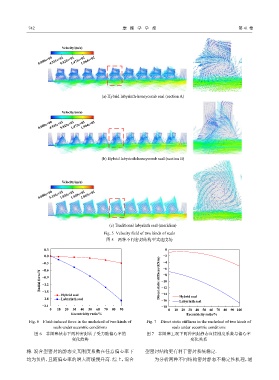

Fig. 5 Velocity field of two kinds of seals
图 5 两种不同密封结构型式速度场

0.3 0
0.0 −2
−0.3 −4
−6
−0.6
Radial force/N −0.9 Direct static stiffness/(kN/m) −10
−8
−1.2
−12
−1.5
Hybrid seal −14
Hybrid seal
−1.8 Labyrinth seal −16 Labyrinth seal
−2.1 −18
0 10 20 30 40 50 60 70 80 90 0 10 20 30 40 50 60 70 80 90 100
Eccentricity ratio/% Eccentricity ratio/%

Fig. 6 Fluid-induced force in the unchoked of two kinds of Fig. 7 Direct static stiffness in the unchoked of two kinds of
seals under eccentric conditions seals under eccentric conditions
图 6 非阻塞状态下两种密封转子受力随偏心率的 图 7 非阻塞工况下两种密封静态直接刚度系数与偏心率
变化趋势 变化关系

稳. 混合型密封的静态交叉刚度系数在任意偏心率下 型密封结构更有利于密封系统稳定.
均为负值，且随偏心率的增大而缓慢升高. 综上，混合 为分析两种不同结构密封静态不稳定性机理，通
