P. 82

第 4 期                王娜, 等: PTFE@SiO 2 核壳型添加剂在不同实验条件下的的水润滑性能                                 525


                 (a)                                                (b)













                                                100 nm                                            100 nm

                 (c)               20 nm          SiO 2                                              (d)





                                    PTFE  P(MMA-co-MPS)            C               200 nm              F




                                                0.2 μm
                                                                   O                                   Si

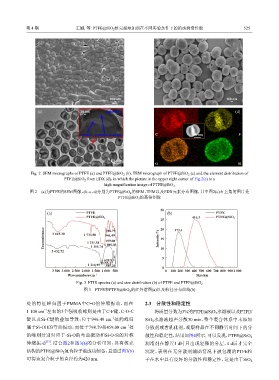

              Fig. 2  SEM micrographs of PTFE (a) and PTFE@SiO 2  (b). TEM micrograph of PTFE@SiO 2  (c) and the element distribution of
                            PTFE@SiO 2  from EDX (d),in which the picture in the upper right corner of Fig.2(c) is a
                                             high magnification image of PTFE@SiO 2
              图 2    (a)为PTFE的SEM图像,(b,c,d)分别为PTFE@SiO 2 的SEM、TEM以及EDX元素分布图像,其中图2(c)右上角的图片是
                                                   PTFE@SiO 2 的高倍图像


                                                                     30
                     (a)              PTFE                              (b)                  PTFE
                                      PTFE@SiO 2                                   416.3     PTFE@SiO 2
                                                                     25
                    Transmittance  3 415.30  1 733.50  1 085.03      Intensity/% 20  173.4
                                              798.79
                                              946.49
                                                                     15
                                              459.08
                                      1 211.54
                       3 432.72         1 155.74                     10
                                                                      5
                                             639.83
                                            1 155.17
                                      1 214.95  505.20
                                                                      0
                       3 500 3 000 2 500 2 000 1 500 1 000 500         0  100 200 300 400 500 600 700 800 900 1 000
                              Wavenumbers/cm −1                                      Size/nm

                                  Fig. 3  FTIR spectra (a) and size distribution (b) of PTFE and PTFE@SiO 2
                                     图 3    PTFE和PTFE@SiO 2 的红外谱图(a)以及粒径分布曲线(b)

            处的特征峰归因于PMMA中C=O的伸缩振动,而在                           2.3    分散性和稳定性
                    −1
            1 100 cm 左右的3个强吸收峰则是由于C-F键、C-O-C                       将质量分数为3%的PTFE@SiO 水溶液以及PTFE/
                                                                                             2
                                                 −1
            键以及Si-C键的叠加导致;位于946.49 cm 处的峰归                     SiO 水溶液超声分散30 min,整个复合体系中未添加
                                                                  2
            属于Si-OH的弯曲振动,而位于798.79和459.08 cm 处                 分散剂或者乳化剂,观察样品在不同静置时间下的分
                                                       −1
            的峰则分别对应于-Si-O的弯曲振动和Si-O-Si的对称                      散性和稳定性,结果如图4所示. 可以发现,PTFE@SiO                2
                     [15]
            伸缩振动 . 结合图2和图3(a)的分析可知,具有核壳                        润滑剂在静置1 d时只出现轻微的分层,4 d后才完全
            结构的PTFE@SiO 复合粒子被成功制备,且通过图3(b)                     沉淀,表明在无分散剂辅助情况下被包覆的PTFE粒
                            2
            可得该复合粒子的直径约为420 nm.                                子在水中具有良好的分散性和稳定性,这是由于SiO
                                                                                                            2
