Page 82 - 《摩擦学学报》2021年第2期
P. 82

第 2 期                   雷浩, 等: 氮化碳增强聚四氟乙烯摩擦学性能的分子动力学模拟                                       227

                  400                                          对偶铜存在较强的相互作用,大量的聚四氟乙烯分子
                  350                                          吸附在对偶铜表面,而在模型的中心位置处,聚纯四
                                8% increase
                  300                                          氟乙烯的原子相对浓度反而低于氮化碳增强聚四氟
                 Temperature/K  250  Substrate (Cu)  Tribo-interface  Top layer (Cu)  乙烯复合材料的,说明材料内部的部分聚四氟乙烯分

                  200
                                                               子链被吸附在对偶铜表面,而添加氮化碳后,由于氮
                  150
                  100             Pure PTFE                    化碳和纯聚四氟乙烯分子链之间的相互作用,聚四氟
                                  C 3 N 4 /PTFE
                   50                                          乙烯分子链被吸附在氮化碳周围,使得与对偶铜相互
                   0                                           作用的聚四氟乙烯分子链降低,所以复合材料内部原
                     0   100   200  300   400  500   600
                           Distance of thickness direction/Å
                                                               子浓度要高于纯聚四氟乙烯的,界面处的原子浓度相

                 Fig. 5    Temperature profiles of the pure PTFE and  应较低,从而与对偶铜的相互作用较弱,这是摩擦系
                  C 3 N 4 /PTFE composite in the thickness direction
                                                               数较低,磨损率较低的主要原因.

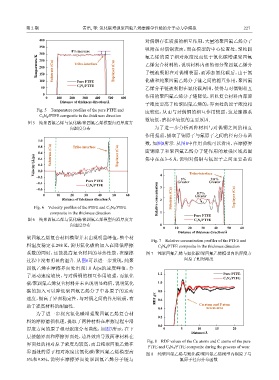

             图 5    纯聚四氟乙烯与氮化碳/聚四氟乙烯模型内沿厚度方
                               向温度分布                               为了进一步分析两种材料与对偶铜之间的相互
                                                               作用强弱,提取了铜原子与氟原子之间的径向分布函
                 1.0                                           数,如图8所示. 从图8中作用曲线可以看出,在摩擦界
                 0.8            Tribo-interface
                 0.6   Substrate (Cu)              Top layer (Cu)  面铜原子和聚四氟乙烯分子链作用的最强区域范围
                Velocity/(Å/ps)  0.2                                              Tribo-interface
                                                               集中在在3~6 Å,说明对偶铜与氟原子之间主要是范
                 0.4
                 0.0
                −0.2
                                                                                           9.8%
                                                                              5%
                −0.4                  Pure PTFE                      4       Greater      Greater
                                      C 3 N 4 /PTFE
                −0.6                                                 3
                                                                                     8.7%
                    0    10    20    30    40    50    60                           Greater
                           Distance of thickness direction/Å        Relative concentration  2  Substrate (Cu)  Top layer (Cu)

                Fig. 6    Velocity profiles of the PTFE and C 3 N 4 /PTFE
                      composite in the thickness direction           1              Pure PTFE
             图 6    纯聚四氟乙烯与氮化碳/聚四氟乙烯模型内沿厚度方                                         C 3 N 4 /PTFE
                               向速度分布                                 0
                                                                       0    10   20    30   40    50    60
                                                                             Distance of thickness direction/Å
            聚四氟乙烯复合材料模型并未出现明显峰值,整个材
                                                                  Fig. 7    Relative concentration profiles of the PTFE and
            料温度稳定在298 K,说明氮化碳的加入在降低摩擦                               C 3 N 4 /PTFE composite in the thickness direction
            系数的同时,还能提高复合材料的导热性能,在摩擦                            图 7    纯聚四氟乙烯与氮化碳/聚四氟乙烯模型内沿厚度方
            过程中没有明显的温升. 从图6可以进一步发现,纯聚                                           向原子相对浓度
            四氟乙烯在摩擦界面处出现1.0 Å/ps的速度峰值,分
            子运动速度较快,与对偶铜的相互作用较强,而氮化                                 1.2                         Pure PTFE
                                                                                                C 3 N 4 /PTFE
            碳/聚四氟乙烯复合材料并未出现明显峰值,说明氮化                                1.0
            碳的加入可以降低聚四氟乙烯分子中各原子的运动                                  0.8
            速度,提高了界面稳定性,与对偶之间的作用较弱,有                               RDF g/r  0.6
            助于提高材料的耐磨性.                                                               Cu atom and F atom
                                                                    0.4                  access area
                为了进一步探究氮化碳增强聚四氟乙烯复合材
                                                                    0.2
            料的摩擦磨损机理,提取了两种材料在摩擦过程中沿
                                                                    0.0
            厚度方向的原子相对浓度分布曲线,如图7所示,在下                                   0      5      10      15     20
                                                                                   Distance/Å
            层接触界面和摩擦界面处,边界效应导致两种材料在
                                                                Fig. 8    RDF values of the Cu atoms and C atoms of the pure
            界面处的相对原子浓度均较高,而且纯聚四氟乙烯在
                                                                PTFE and C 3 N 4 /PTFE composite during the process of wear
            界面处的原子相对浓度比氮化碳/聚四氟乙烯模型高
                                                               图 8    纯聚四氟乙烯与氮化碳/聚四氟乙烯模型内铜原子与
            5%和9.8%,说明在摩擦界面处聚四氟乙烯分子链与                                         氟原子径向分布函数
   77   78   79   80   81   82   83   84   85   86   87
