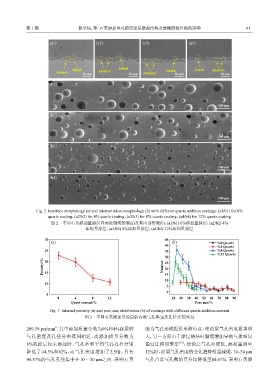

Page 44 - 《摩擦学学报》2021年第1期

第 1 期 瞿学炜, 等: 石英添加量对搪瓷涂层微观结构及摩擦磨损性能的影响 41

(a1) (a2) (a3) (a4)

Island
Island Anchors Island Island Anchors
Anchor 10 μm 10 μm Anchors 10 μm 10 μm
(b1)

100 μm

(b2)

100 μm
(b3)

100 μm

(b4)

100 μm

Fig. 2 Interface morphology (a) and internal micro morphology (b) with different quartz addition coatings：(a1/b1) for 0%
quartz coating，(a2/b2) for 4% quartz coating，(a3/b3) for 8% quartz coating，(a4/b4) for 12% quartz coating
图 2 不同石英添加量涂层界面处微观形貌(a)及其内部形貌(b)：(a1/b1) 0%添加量涂层，(a2/b2) 4%
添加量涂层，(a3/b3) 8%添加量涂层，(a4/b4) 12%添加量涂层

30 45
(a) (b) %0 Quartz
40
%4 Quartz
25 35 %8 Quartz
%12 Quartz
30
Porosity/% 15 Number 25
20
20
15
10
10
5
0
5
0 4 8 12 10 20 30 40 50 60 70 80 90
Quart content/% Pore size/%

Fig. 3 Internal porosity (a) and pore size distribution (b) of coatings with different quartz addition amount
图 3 不同石英添加量涂层的内部气孔率(a)及孔径分布图(b)

2
289.59 per/mm . 其中添加质量分数为0%和4%涂层的 能为气孔形成提供形核位点，使涂层气孔密度显著增
气孔密度及孔径分布范围相近，而添加质量分数为 大，另一方面由于涂层烧结时黏度增加导致气体难以
8%的涂层较未添加时，气孔率和平均气孔孔径分别 通过迁移而聚集 ，使涂层气孔率降低. 添加量增至
[18]
降低了44.5%和62%，而气孔密度增加了2.5倍，且有 12%时，涂层气孔密度的变化趋势明显减缓，10~30 μm
90.57%的气孔孔径集中在10 ~ 30 μm之间. 表明石英 气孔占总气孔数的百分比降低至84.41%. 表明石英添
