Page 137 - 《摩擦学学报》2021年第1期
P. 137
134 摩 擦 学 学 报 第 41 卷
Contact certer Contact edge
Delamination pit
Wear parioes B
A
200 μm Plastto flow 100 μm 100 μm
(a) D=40 μm
Contact certer Contact edge
C
Wear particels
D
200 μm 50 μm 50 μm
(b) D=60 μm

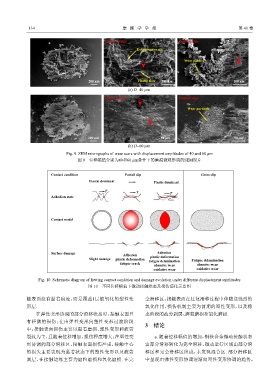

Fig. 9 SEM micrographs of wear scars with displacement amplitudes of 40 and 60 μm
图 9 位移幅值分别为40和60 μm条件下的磨痕微观形貌的SEM照片
Contact condition Partail slip Gross slip
Elastic dominant
Plastic dominant
T
T T
Adhedion state
Contact model
Surface damage Adhesion
Adhesion plastic deformation
Slight damage plastic deformation fatigue delamination Fatigue delamination
fatigue crack
abrasive wear abrasive wear
oxidative wear oxidative wear
Fig. 10 Schematic diagram of fretting contact condition and damage evolution under different displacement amplitudes
图 10 不同位移幅值下微动接触状态及损伤演化示意图
触表面没有黏着痕迹，而是覆盖1层被氧化的塑性变 全滑移区，接触表面在往复滑移过程中伴随这强烈的
形层. 氧化作用，损伤机制主要为前期的塑性变形，以及稳
在弹性变形协调的部分滑移状态时，接触表面只 态阶段的疲劳剥层、磨粒磨损和氧化磨损.
有轻微的损伤；在由弹性变形向塑性变形过渡阶段
3 结论
中，接触表面损伤主要以黏着磨损、塑性变形和疲劳
裂纹为主，且随着位移增加，损伤程度增大；在塑性变 a. 随着位移幅值的增加，铜镁合金微动接触状态
形协调的部分滑移区，接触表面损伤严重，接触中心 由部分滑移转化为完全滑移，微动运行区域由部分滑
的损失主要表现为黏着状态下的塑性变形以及疲劳 移区和完全滑移区组成，未发现混合区. 部分滑移区
剥层，在接触边缘主要为磨粒磨损和氧化磨损. 在完 中呈现由弹性变形协调逐渐向塑性变形协调的趋势，
