798                                     摩   擦   学   学   报                                 第 40 卷




                   Without PLL-g-PEG brush in Lubricant A
                   Inlet  0      1     16      32      64     128     192      256     512


                   Outlet
                                                                                Velocity/(mm/s)  Cavitation
                   PLL-g-PEG brush in Lubricant A
                   Inlet  0      1     16      32      64     128      192    256      512


                   Outlet
                                                                                Velocity/(mm/s)
                                                      (a) Lubricant A


                   Without PLL-g-PEG brush in Lubricant C
                   Inlet  0     2       8       32      64    192       256    352      512


                   Outlet
                                                                                 Velocity/(mm/s)  Cavitation
                   PLL-g-PEG brush in Lubricant C
                   Inlet  0     2       8       32     64      192     256     352      512


                   Outlet
                                                                                 Velocity/(mm/s)
                                                      (b) Lubricant C

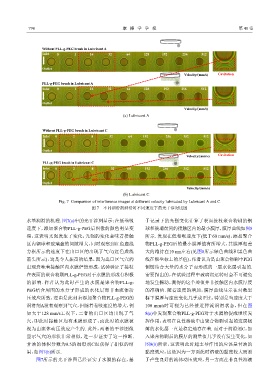

                          Fig. 7  Comparison of interference images at different velocity lubricated by Lubricant A and C
                                        图 7    不同润滑剂润滑时不同速度下的光干涉对比图

            水基润滑的机理. 图7(a)中的光干涉图显示:在低卷吸                        于记录下的光强变化计算了表面接枝聚合物刷的钢
            速度下,添加聚合物PLL-g-PEG后图像的颜色明显变                        球和玻璃盘间的接触区内的最小膜厚,膜厚曲线如图8
            深,这表明光强发生了变化,光强的变化意味着接触                            所示. 发现在低卷吸速度下(低于60 mm/s),添加聚合
            区内钢球和玻璃盘的间隙增大,同时观察到红色虚线                            物PLL-g-PEG后的最小膜厚值有所增大,其膜厚相差
            方框所示的速度下在出口区的出现了气穴(红色虚线                            大约维持在10 nm左右(见图8所示绿色曲线和黑色曲
            箭头所示),这是令人振奋的结果,因为出口区气穴的                           线在纵坐标上的差值),作者认为是由聚合物刷中PEG
            出现意味着接触区内水膜俨然形成,试验验证了接枝                            侧链结合大量的水分子而形成的一层水化层引起的.
            在表面的聚合物刷PLL-g-PEG对于水膜的形成有积极                        需要指出的,在试验过程中玻璃盘运转时会不可避免

            的影响. 作者认为此时产生的水膜是聚合物PLL-g-                         地发生振动,测得的这个差值并非接触区内水膜厚度
            PEG结合周围的水分子形成的水化层而非由流体动                            的准确值. 随着速度的增加,膜厚曲线显示在对数坐
            压效应所致,理由是此刻未添加聚合物PLL-g-PEG的                        标下膜厚与速度变化几乎成正比,特别是当速度大于
            润滑剂A没有观察到气穴,但随着卷吸速度的增大,例                           100 mm/s时可视为已经接近弹流润滑状态,但在图

            如大于128 mm/s工况下,二者的出口区均出现了气                         8(a)中发现聚合物PLL-g-PEG对于水膜的促成继续发
            穴,即此时接触区均有水膜形成了,而此时的水膜被                            挥作用,表明在良性溶液中由聚合物刷引起的这层极
            视为由流体动压效应产生的. 此外,两者的干涉图像                           薄的水化层一直是稳定地存在着. 而对于润滑剂C,加
            显示气穴的形状非常相似,进一步证实了这一推断.                            入聚合物刷后的膜厚的测量值几乎没有发生变化,如
            甘油的体积分数为0.5的润滑剂C也获得了相似的结                           图8(b)所示,这表明此时起主导作用的应该是甘油的
            果,如图7(b)所示.                                        黏度效应,这是因为一方面此时溶液的黏度较大而易
                图7所示的光干涉图已经证实了水膜的存在,基                          于产生良好的流体动压效应,另一方面在非良性溶液
