Page 112 - 《摩擦学学报》2020年第5期

第 5 期 尹克样, 等: 烷基化液体碳点用于提高石蜡基基础油的摩擦学性能 667

300 0.5
(a) C Ole dots (b) (c)
λ ex /nm 0.4 100
Transmittance/a.u. Oleylamine PL intensity/a.u. 180 340 0.3 Absorbance/a.u. Weight/% 60
240
320
80
330
350
360
120
0.2
370
40
380
390
20
0.1
60
0
0 0.0
4 000 3 000 2 000 1 000 300 400 500 600 200 400 600 800
Wavenumber/cm −1 Wavelength/nm T/℃
120
(d) 25 (e) (f)
100
20 80
Endothermic Intensity/a.u. 15 Intensity/a.u. 60
10
40
5
20
0
0
−80 −40 0 40 80 120 10 8 6 4 2 0 200 160 120 80 40 0
T/℃ Chemical shift/ppm Chemical shift/ppm

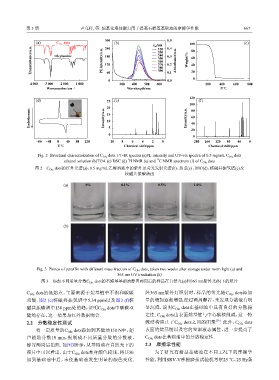

Fig. 2 Structural characterization of C Ole dots. FT-IR spectra (a)PL intensity and UV-vis spectra of 0.5 mg/mL C Ole dots
1 13
ethanol solution (b)TGA (c) DSC (d) H NMR (e) and C NMR spectrum (f) of C Ole dots
图 2 C Ole dots的红外光谱(a)、0.5 mg/mL乙醇溶液中的紫外及荧光发射光谱(b)、热重(c)、DSC(d)、核磁共振氢谱(e)及
核磁共振碳谱(f)
(a) 0% 0.1% 0.5% 1.0%

(b)

Fig. 3 Photos of paraffin with different mass fraction of C Ole dots, taken two weeks after storage under room light (a) and
365 nm UV irradiation (b)
图 3 添加不同质量分数C Ole dots的石蜡基基础油静置两周后的样品在自然光(a)和365 nm紫外光(b)下的照片

C Ole dots的低熔点，主要来源于烷基链中不饱和碳碳 经365 nm紫外灯照射时，样品的荧光随C Ole dots添加
双键. 图2 (e)核磁共振氢谱中5.34 ppm以及图2 (f)核 量的增加逐渐增强.经过两周静置，未发现分散液有明
磁共振碳谱中130 ppm处的峰，证明C Ole dots中碳碳双 显沉降，说明C Ole dots在基础油中具有良好的分散稳
键的存在，这一结果与红外数据吻合. 定性. C Ole dots由表面烷基链与中心碳核组成，这一特
[26]
2.2 分散稳定性测试 殊结构阻止了C Ole dots之间的团聚 . 此外，C Ole dots
将一定质量的C Ole dots添加到基础油150 N中，超 表面的烷基链以及它的室温液态属性，进一步提高了
声辅助分散10 min，配制成不同质量分数的分散液， C Ole dots在基础油中的分散稳定性.
静置两周后拍照. 如图3所示，从基础油在自然光下的 2.3 摩擦学性能
照片中可以看出，由于C Ole dots本身颜色较浅，将其添 为了研究石蜡基基础油在不同工况下的摩擦学
加到基础油中后，未使基础油发生明显的颜色变化. 性能，利用SRV-V摩擦磨损试验机考察25 ℃、25 Hz条
