第 4 期                    周宇坤, 等: 机械密封动环外周表面织构换热机理及结构优化                                       547

                                                                            Seal           Seal          Seal
                    339
                   Average end face temperature/K  337           α  B  b A  E  β=0°  ω β=90°  α E  C l 1 b  ω  C  b  E  α  l 1 A  ω
                                                                                                         face
                                                                                           face
                                                                            face
                    338
                                                                                                β=270°
                    336
                                                                                                B
                    335
                                                                                 A
                                                                        l 1
                                                                                       D
                                                                         C
                                                                                                D
                    334
                                                                      D
                    333
                    332
                    331                                                                B
                         0    1    2    3    4    5
                                  Texture row

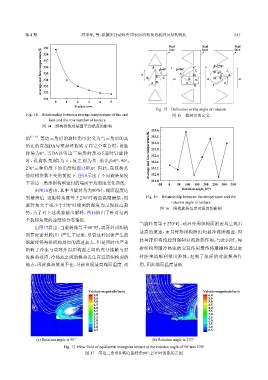

                                                                      Fig. 15    Definition of the angle of rotation

             Fig. 14    Relationship between average temperature of the end   图 15    旋转角的定义
                       face and the row number of texture
                    图 14    织构排数对端面平均温度的影响
                                                                    333.4
            的 [13-15] . 等边三角形的旋转角可定义为当三角形的高                         333.2
            所在的直线DA与密封环旋转方向完全重合时,设旋                                 333.0
                                                                    332.8
            转角为0°,当DA以等边三角形的形心E逆时针旋转                               Average end face temperature/K  332.6
            时,设旋转角β值为正,反之则为负. 给出β=0°,90°,                           332.4
            270°三种角度下的角度如图15所示. 因此,在保持其                             332.2
            他结构参数不变的前提下. 图16示出了不同旋转角度                               332.0
                                                                    331.8
            下等边三角形织构型密封的端面平均温度变化曲线.                                    −50  0   50  100  150  200  250  300  350
                由图16看出,其中当旋转角为90°时,端面温度达                                          Rotation angle, β/(°)

            到最高值. 当旋转角度等于270°时端面温度最低,而                            Fig. 16    Relationship between the temperature and the
                                                                             rotation angle of texture
            旋转角大于或小于270°时端面的温度均呈现较高趋
                                                                        图 16    织构旋转角度对温度的影响
            势,为了对上述现象做出解释,图16给出了针对这两
            个旋转角度的速度场分布情况.
                                                               当旋转角等于270°时,动环外周织构面附近均呈现出
                由图17看出,当旋转角等于90°时,动环外周织构
                                                               最高的流速,而且每排织构附近均被冷流所覆盖,因
            面靠近密封腔出口产生了回流,尽管这种回流产生的
                                                               此每排织构均起到强制对流换热作用;与此同时,每
            涡漩使得每排织构周围的流速加大,但是同时也严重
            阻碍了冷流与动环外周织构面之间的充分接触与对                             排织构周围冷热流的交互作用最终将摩擦热通过密
            流换热效应,冷热流之间的换热发生在远离织构面的                            封腔来流顺利带出腔体,起到了很好的对流换热作

            地方,因此换热效果不佳,导致出现最高端面温度. 而                          用,因此端面温度最低.





                                        Veloicty-magnitude/(m/s)                           Veloicty-magnitude/(m/s)
                                           6.0                                                6.0
                                           5.5                                                5.5
                                           5.0                                                5.0
                                           4.5                                                4.5
                                           4.0                                                4.0
                                           3.5                                                3.5
                                           3.0                                                3.0
                                           2.5                                                2.5
                                           2.0                                                2.0
                                           1.5                                                1.5
                                           1.0                                                1.0
                                           0.5                                                0.5
                 (a) Rotation angle is 90°                           (b) Rotation angle is 270°

                             Fig. 17  Flow field of equilateral triangular texture at the rotation angle of 90°and 270°
                                       图 17    等边三角形织构在旋转角90°、270°时的流场云图
