Page 59 - 《摩擦学学报》2020年第3期

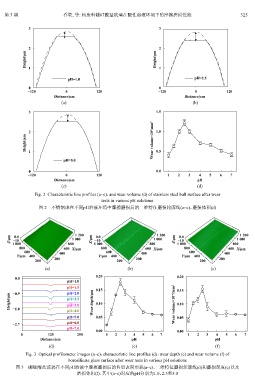

第 3 期 乔乾, 等: 核废料硼硅酸盐玻璃在酸性溶液环境下的摩擦磨损性能 325

3 3

2 2
Height/µm 1 Height/µm 1

pH=1.0 pH=2.5
0 0
−120 0 120 −120 0 120
Distance/µm Distance/µm
(a) (b)
3 1.5

2 1.0
Height/µm 1 Wear volume×10 6 /mm 3 0.5

pH=5.0

0 0.0
−120 0 120 1 2 3 4 5 6 7
Distance/µm pH
(c) (d)

Fig. 2 Characteristic line profiles (a~c)，and wear volume (d) of stainless steel ball surface after wear
tests in various pH solutions
图 2 不锈钢球在不同pH溶液环境中摩擦磨损后的二维特征磨损轮廓线(a~c)，磨损体积(d)

1 200
1 200
1 200
0.0
0.0
0.0
Z/μm −10 1 000 Z/μm −10 1 000 Z/μm −10 1 000
1 000 800 1 000 800 1 000 800
800 600 X/μm 800 600 X/μm 800 600 X/μm
600 400 600 400 600 400
Y/μm 400 Y/μm 400 Y/μm 400
200 200 200
200 200 200
(a) (b) (c)
0.20 0.20
0.0
pH=1.0
pH=1.5 0.15 0.15
pH=2.0
−0.9
Height/µm −1.8 pH=2.5 Wear depth/µm 0.10 Wear volume×10 −4 /mm 3 0.10
pH=3.0
pH=4.0
pH=5.0 0.05 0.05
−2.7 pH=6.0
pH=7.0
0.00 0.00
0 125 250 1 2 3 4 5 6 7 1 2 3 4 5 6 7
Distance/µm pH pH

(d) (e) (f)

Fig. 3 Optical profilometer images (a~c)，characteristic line profiles (d)，wear depth (e) and wear volume (f) of
borosilicate glass surface after wear tests in various pH solutions
图 3 硼硅酸盐玻璃在不同pH溶液中摩擦磨损后的典型表面形貌(a~c)，二维特征磨损轮廓线(d)和磨损深度(e)以及
磨损体积(f). 其中(a~c)对应的pH分别为1.0、2.5和5.0
