Page 82 - 《爆炸与冲击》2026年第10期
P. 82
第 46 卷 汪 泉，等： 真空爆炸焊接TC4/09MnNiDR钢复合板及其低温性能研究 第 10 期
面和撕裂棱，微观断裂口沿着特定的结晶学平面（解理面）发生剥离；复合板 CP-20（图 8）的断裂形貌与复
合板 CP-60 相似，但界面结合质量差异导致强度波动。
09MnNiDR
100 μm 10 μm 10 μm

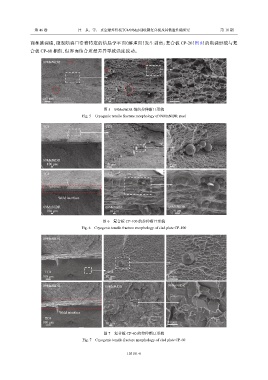

图 5 09MnNiDR 钢的拉伸断口形貌
Fig. 5 Cryogenic tensile fracture morphology of 09MnNiDR steel
TC4 TC4 TC4
09MnNiDR
100 μm 100 μm 10 μm
TC4
Weld interface
09MnNiDR 09MnNiDR 09MnNiDR
100 μm 10 μm 10 μm
图 6 复合板 CP-100 的拉伸断口形貌
Fig. 6 Cryogenic tensile fracture morphology of clad plate CP-100
09MnNiDR
TC4 TC4 TC4
100 μm 10 μm 10 μm
09MnNiDR 09MnNiDR 09MnNiDR
Weld interface
TC4
100 μm 10 μm 10 μm
图 7 复合板 CP-60 的拉伸断口形貌
Fig. 7 Cryogenic tensile fracture morphology of clad plate CP-60
103101-6
