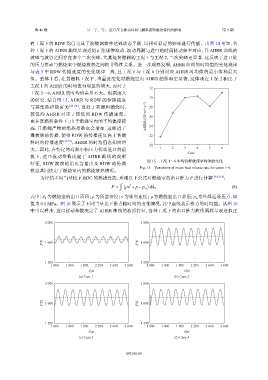

第 46 卷             吴    宇,等: 进口压力扰动对氢气燃料旋转爆轰特性的影响                               第 9 期

               有工况下的     RDW   均已完成了波数调整并达到动态平衡,以相对稳定的频率进行传播。由图                                  14  可知,各
               种工况下的     AHRR  曲线呈现近似正弦规律波动,波动周期与进口的时间扰动频率对应,且                                AHRR  曲线的
               波峰与波谷之间存在多个二次尖峰,尤其是贫燃料的工况                          1  与工况  2,二次尖峰更显著,这反映了进口处

               的压力扰动与燃烧室中燃烧放热之间的非线性关系。进一步观察发现,AHRR                                  曲线的时均值的变化规律
               与表  3  中  RDW  传播速度的变化规律一致,且工况               1  与工况  6  分别对应    AHRR  时均值的最小值和最大
               值。整体上看,在贫燃料工况下,当量比变化对燃烧室内                          AHRR  的影响更显著,这体现在工况              2  相比于

               工况  1  的  AHRR  的时均值有明显的增大,而对于                      32
               工况  3~6,AHRR   的时均值差异不大。根据前人
                                                                   30
               的研究,结合图       15,AHRR   与  RDW  的传播速度
               与其绝热指数有关         [23,34] ,当处于贫燃料燃烧时,                28
               较低的    AHRR  对应于较低的        RDW  传播速度。              AHRR/(GJ·m −3 ·s −1 )  26
               而在富燃料条件下,由于燃烧室内的平均温度较
               高,且燃烧产物的绝热指数也会增加,这促进了                               24
               爆轰波的传播,使得         RDW  的传播速度高于贫燃                    22
               料时的传播速度       [29,53] ,AHRR  的时均值也相应增
                                                                   20
               大。因此,在特定的高频小幅压力扰动进口的前                                    1    2     3    4     5    6
                                                                                    Case
               提下,进口扰动参数决定了             AHRR  曲线的波形
                                                                  图 15    工况  1~6  平均热释放速率均值的变化
               特征,RDW    波前的填充当量比及           RDW   的传播
                                                               Fig. 15    Variations of mean heat release rate for cases 1–6
               模态共同决定了燃烧室内的燃烧放热情况。
                   为评估不同当量比下          RDC  的推进性能,采用以下公式对燃烧室的出口推力                     F  进行计算   [29,42,54] :
                                                      w
                                                        (         )
                                                           2
                                                  F =    ρv + p− p ∞ dA 0                               (8)
               式中:A 为燃烧室的出口面积;ρ            为质量密度;v 为轴向速度;           p  为燃烧室出口静压;p 为外部远场压力,取
                     0
                                                                                        ∞
               值为  0.1 MPa。图  16 展示了不同当量比下推力随时间的变化情况,其中虚线表示推力的时均值。从图                                     16
               中可以看出,进口扰动参数决定了               AHRR  曲线的波形特征,各种工况下的出口推力曲线同样呈现近似正


                     2 000                                     2 000


                    F/N  1 600                                F/N  1 600




                     1 200                                     1 200
                        1 000  1 400  1 800  2 200  2 600  3 000  1 000  1 400  1 800  2 200  2 600  3 000
                                        t/μs                                       t/μs
                                    (a) Case 1                                (b) Case 2
                     2 000                                     2 000



                    F/N  1 600                                F/N  1 600




                     1 200                                     1 200
                        1 000  1 400  1 800  2 200  2 600  3 000  1 000  1 400  1 800  2 200  2 600  3 000
                                        t/μs                                       t/μs
                                    (c) Case 3                                (d) Case 4



                                                         092101-14
