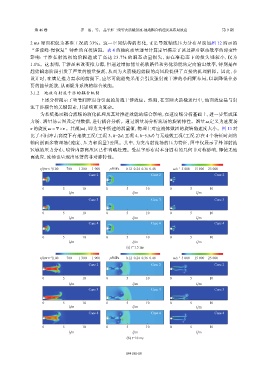

第 46 卷           齐    治,等: 品字形三喷管火箭橇射流-地效耦合机理及其布局效应                             第 9 期

               2 ms 时面积仅为基准工况的           33%。这一空间结构的劣化,正是导致轴线压力分布呈现如图                            12  所示的
               “多波峰-慢恢复”特性的直接诱因。表                  4  的轴向动量通量计算定量揭示了该过程对驱动效率的时变性
               影  响  : 干  涉  在  射  流  初  始  阶  段  造  成  了  高  达  23.7%  的  瞬  态  动  量  损  失  , 而  在  准  稳  态  下  的  损  失  则  较  小  , 仅  为
               1.1%。这表明,干涉虽未改变推力源,但通过增加能量耗散路径和劣化动能的定向输出效率,特别是在
               起始瞬态阶段引发了严重的能量损耗,从而为火箭橇起始段的高风险提供了直接的机理解释。因此,在
               设计时,在满足推力需求的前提下,应尽可能避免采用会引发强射流干涉的小间距布局,以期降低非必
               要的能量耗散,从而提升系统的综合效能。
                3.1.2    地效与射流干涉的耦合机制
                   上述分析揭示了喷管间距自身引起的射流干涉效应。然而,在实际火箭橇运行中,地面效应是与射
               流干涉耦合的关键因素,其影响更为复杂。
                   为系统揭示耦合流场的演化机理及其对推进效能的综合影响,在速度场分析基础上,进一步集成压
                                                                                            ω  定义为速度场
               力场、涡量场云图及定量数据,进行耦合分析。通过涡量场分析流场的旋转特性。涡量
                                     |ω|  ,即为文中所述的涡量值,物理上对应流体微团的旋转角速度大小。图                             13  对
               v 的旋度    ω = ∇×v  。其模
               比了不同冲击高度下有地效工况(工况                 3,h=2d;工况   4,h=5.5d)与无地效工况(工况         2)在  4  个特征时刻的
               轴向剖面多物理场(速度、压力和涡量)云图。其中,为突出射流场的压力特征,图中仅展示了外部射流
               区域的压力分布,喷管内部高压区已作省略处理。受品字形布局本身固有的几何非对称影响,即使无地
               面效应,流场也呈现出显著的非对称特性。

                   v j/(m·s −1 ) 100  700  1 300  1 900  p/MPa  0.12 0.24 0.36 0.48  ω/s −1  5 000  15 000  25 000
                                        Case 2                      Case 2                      Case 2


                    0        5        10        0        5        10        0        5        10
                                l j/m                       l j/m                       l j/m
                                        Case 3                      Case 3                      Case 3


                    0        5        10        0        5        10        0        5        10
                                l j/m                       l j/m                       l j/m
                                        Case 4                      Case 4                      Case 4

                    0        5        10        0        5        10        0        5        10
                                l j/m                       l j/m                       l j/m
                                                         (a) t=1.5 ms

                   v j/(m·s −1 ) 100  700  1 300  1 900  p/MPa  0.12 0.24 0.36 0.48  ω/s −1  5 000  15 000  25 000
                                        Case 2                      Case 2                      Case 2


                    0        5        10        0        5        10        0        5        10
                                l j/m                       l j/m                       l j/m
                                        Case 3                      Case 3                      Case 3


                    0        5        10        0        5        10        0        5        10
                                l j/m                       l j/m                       l j/m
                                        Case 4                      Case 4                      Case 4


                    0        5        10        0        5        10        0        5        10
                                l j/m                       l j/m                       l j/m
                                                         (b) t=10 ms
                       −1                                                     ω  −1

                                                         094101-10
