Page 81 - 《爆炸与冲击》2026年第4期

第 46 卷 李千一，等： 新型TWIP钢/陶瓷复合结构的抗冲击性能 第 4 期

要分布在试样中部受拉区域和近边缘稀疏波与反射波的叠加区域，与实际情况较为符合，但开口较大，
可能是失效后的计算提前终结导致的。

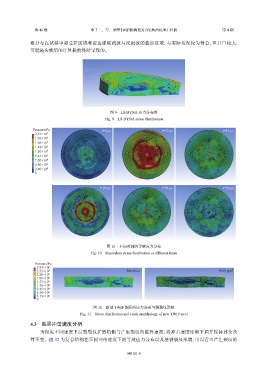

图 9 LS-DYNA 应力分布图
Fig. 9 LS-DYNA stress distribution

Pressure/Pa t=6 μs t=10 μs t=16 μs

2.16×10 9
1.92×10 9
1.68×10 9
1.44×10 9
1.20×10 9
9.61×10 8
7.20×10 8
4.80×10 8
2.40×10 8
0

t=20 μs t=30 μs t=56 μs

图 10 不同时刻的等效应力分布
Fig. 10 Equivalent stress distribution at different times
Pressure/Pa

2.83×10 9
2.52×10 9 Meshless With grid
2.20×10 9
1.89×10 9
1.57×10 9
1.26×10 9
9.45×10 8
6.30×10 8
3.15×10 8
0
图 11 新型 TWIP 钢层的应力分布与裂裂纹形貌
Fig. 11 Stress distribution and crack morphology of new TWIP steel

4.3 临界冲击速度分析
为探究不同速度下层裂裂纹扩散机制与产生裂纹的临界速度，将冲击速度逐渐下调并保持其余条
件不变。图 12 为复合结构在不同冲击速度下的等效应力分布以及层裂裂纹形貌，可以看出产生裂纹的

043101-8
