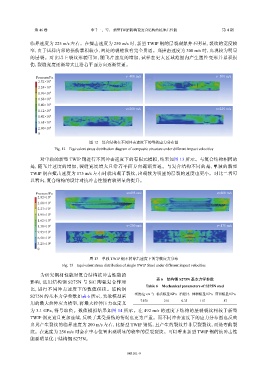

第 46 卷               李千一,等: 新型TWIP钢/陶瓷复合结构的抗冲击性能                                第 4 期

               临界速度为     225 m/s 左右。在撞击速度为          250 m/s 时,新型  TWIP  钢的层裂现象并不明显,裂纹的宽度较
               窄,由于试样内部的损伤累积较小,两处的裂缝没有完全贯通。当撞击速度为                                   300 m/s 时,出现较为明显
               的层裂。对比以上裂纹形貌可知,随飞片速度的增加,试样在更大区域范围内产生塑性变形并累积损
               伤,裂缝宽度逐渐增大且沿着平面方向逐渐贯通。


                 Pressure/Pa                             v=400 m/s                               v=300 m/s
                  2.52×10 9
                  2.24×10 9
                  1.96×10 9
                  1.68×10 9
                  1.40×10 9
                  1.12×10 9                              v=250 m/s                               v=225 m/s
                  8.42×10 8
                  5.61×10 8
                  2.80×10 8
                  0

                                         图 12    复合结构在不同冲击速度下的等效应力分布图
                         Fig. 12    Equivalent stress distribution diagram of composite structure under different impact velocities

                   对单独的新型       TWIP  钢进行不同冲击速度下的有限元模拟,结果如图                      13  所示。与复合结构相同的
               是,随飞片速度的增加,裂缝宽度增大且沿着平面方向逐渐贯通。与复合结构不同的是,单独的新型

               TWIP  钢在撞击速度为       175 m/s 左右时就出现了裂纹,出现较为明显的层裂的速度也更小。对比二者可
               以看出,复合结构的设计对抗冲击性能有较明显的提升。



                 Pressure/Pa                             v=493 m/s                               v=400 m/s
                  2.92×10 9
                  2.60×10 9
                  2.27×10 9
                  1.95×10 9
                  1.62×10 9
                  1.30×10 9                              v=200 m/s                               v=175 m/s
                  9.95×10 8
                  6.50×10 8
                  3.25×10 8
                  0

                                         图 13    单独  TWIP  钢不同冲击速度下的等效应力分布
                             Fig. 13    Equivalent stress distribution of single TWIP Steel under different impact velocities

                   为研究钢材性能对复合结构抗冲击性能的
                                                                      表 6    结构钢  S275N  基本力学参数
               影响,选用结构钢        S275N  与  SiC  陶瓷复合作对
                                                                  Table 6    Mechanical parameters of S275N steel
               比,进行不同冲击速度下的数值模拟。结构钢
                                                                    −3
               S275N  的基本力学参数如表         6  所示,失效模型采          密度/(g·cm ) 杨氏模量/GPa 泊松比 体积模量/GPa 剪切模量/GPa
                                                               7 850      210     0.35    115       87
               用的最大拉伸应力模型,将最大拉伸压力也定义
               为  3.1 GPa,符号取负。数值模拟结果如图              14  所示。在    492 m/s 的速度下结构的层裂裂纹相较于新型

               TWIP  钢更宽且更加连续,反映了其受损伤的情况也更为严重。而不同冲击速度下的应力分布图也反映
               出其产生裂纹的临界速度为             200 m/s 左右,比新型     TWIP  钢低,且产生的裂纹并非层裂裂纹,而是弯曲裂
               纹。在速度为      250 m/s 时会在中心位置出现明显的较窄的层裂裂纹。可以看出新型                            TWIP  钢的抗冲击性
               能要明显优于结构钢          S275N。
