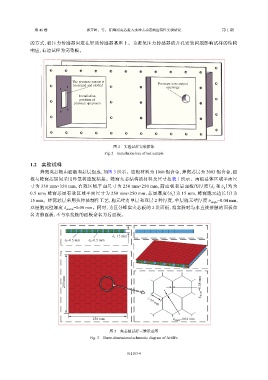

第 46 卷 郭开岭，等： 铝蜂窝夹芯板入水冲击动态响应特性实验研究 第 1 期
的方式，将压力传感器固定在轻质传感器基座上。为避免压力传感器的开孔安装问题影响试样的结构
响应，右边试样为完整板。
The pressure sensor is Pressure wire output
loosened and slotted
openings
Installation
position of
pressure specimen
图 2 实验试样安装箱体
Fig. 2 Installation box of test sample
1.2 实验试样
蜂窝夹芯板由面板和芯层组成，如图 3 所示。面板材料为 1060 铝合金，蜂窝芯层为 3003 铝合金，面
板与蜂窝芯层间采用环氧树脂胶粘接。蜂窝夹芯结构的材料及尺寸如表 1 所示。面板总体区域平面尺
寸为 350 mm×350 mm，有效区域平面尺寸为 250 mm×250 mm，前面板和后面板的厚度（δ 和 f δ ）均为
b
0.5 mm；蜂窝芯层有效区域平面尺寸为 250 mm×250 mm，芯层厚度（δ ）为 15 mm，蜂窝胞元边长（l）为
c
15 mm。蜂窝芯层采用拉伸法制作工艺，胞元壁有单层和双层 2 种厚度，单层胞元壁厚度 δ =0.04 mm，
single
双层胞元壁厚度 δ double =0.08 mm。同时，为区分蜂窝夹芯板的 2 块面板，将实验时与水直接接触的面板命
名为前面板，不与水接触的面板命名为后面板。
δ c =15 mm
δ f =0.5 mm δ b =0.5 mm
250 mm δ double =0.08 mm
250 mm l=15 mm δ single =0.04 mm
图 3 夹芯板试样三维示意图
Fig. 3 Three-dimensional schematic diagram of AHSPs
011103-4
