Page 167 - 《爆炸与冲击》2026年第01期

第 46 卷 薛建锋，等： 核壳式复合活性破片对间隔靶的毁伤效应 第 1 期

况下更加剧烈，产生的细小碎片更多，其使得第 1 层靶板处产生的反应相较无约束下更加强烈，反应光
强也更大，但也明显低于第 2 层靶前的反应光强。破片在与第 1 层靶的撞击过程中虽有部分反应，但反
应光强在总光强中的占比较小，主要的活性反应发生破片与第 2 层靶的撞击过程中，破片与第 1 层靶的
撞击破碎过程是影响后续反应的关键，撞击速度越大，破碎程度越高，后续反应的光强越大；破片的约束
越强，产生的质量损失越小，后续参与反应的材料质量越大。

表 7 各工况下变形靶板前的亮度积分结果
Table 7 The brightness integral results before the deformation target plate under various working conditions
各层靶板前的亮度积分
试验编号 速度/（m·s ） 总亮度积分
−1
第1层 第2层 第3层 第4层
1-1 549 140.06 247.09 − − 387.15
1-2 606 1 103.80 2 322.21 856.01 − 4 282.02
1-3 759 948.40 1 402.60 1 035.30 845.70 4 232.00
1-4 538 468.10 861.50 862.90 − 2 192.50
1-5 673 1 451.60 2 939.20 2 189.90 1 149.80 7 730.50
1-6 725 1 852.10 2 468.10 2 148.40 1 538.00 8 006.60
2-1 533 18.45 71.40 31.80 7.80 129.45
2-2 673 919.20 1 244.40 784.80 367.80 3 316.20
2-3 736 841.80 1 136.70 768.50 548.20 3 295.20
2-4 565 1 256.50 1 873.40 1 419.90 956.40 5 506.20
2-5 653 1 393.10 2 621.70 1 507.50 981.40 6 503.70
2-6 745 1 571.00 2 022.60 1 797.60 1 271.20 6 662.40

11 000 11 000

9 900 9 900
8 800 8 800
Reactive light intensity 6 600 Reactive light intensity 6 600
7 700
7 700
5 500
5 500
4 400
4 400
3 300
3 300
2 200
1 100
1 100 2 200
0 0
1-1 1-2 1-3 1-4 1-5 1-6 2-1 2-2 2-3 2-4 2-5 2-6
Test No. Test No.
(a) Homogeneous reactive fragment (b) Core-shell composite reactive fragment

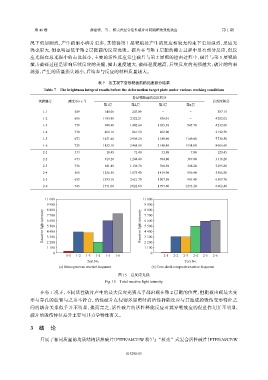

图 15 总反应光强
Fig. 15 Total reactive light intensity
在各工况下，不同活性破片产生的最大反应光强几乎都出现在第 2 层靶的位置，但靶板出现最大变
形与穿孔的位置与之并不符合，活性破片在侵彻多层靶时的活性释能反应与其造成的毁伤变形特征之
间的耦合关系似乎并不明显，换而言之，活性破片的活性释能反应对其穿靶效应的促进作用并不明显，

破片的毁伤特征差异主要与其力学特性有关。

3 结 论

开展了相同质量的均质结构活性破片（PTFE/Al/CF/W 粉）与“核壳”式复合活性破片（PTFE/Al/CF/W

013201-13
