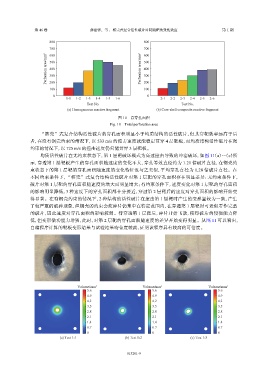

Page 163 - 《爆炸与冲击》2026年第01期

第 46 卷 薛建锋，等： 核壳式复合活性破片对间隔靶的毁伤效应 第 1 期

800 800

700 700
600
600
Perforation area/mm 2 500 Perforation area/mm 2 500
400
400
300
300
200
100
100 200
0 0
1-1 1-2 1-3 1-4 1-5 1-6 2-1 2-2 2-3 2-4 2-5 2-6
Test No. Test No.
(a) Homogeneous reactive fragment (b) Core-shell composite reactive fragment
图 10 总穿孔面积
Fig. 10 Total perforation area
“核壳”式复合结构活性破片的穿孔面积明显小于均质结构的活性破片，但其穿靶效率远高于后
者，在没有钢壳约束的情况下，以 533 m/s 的撞击速度就能稳定贯穿 4 层靶板，而均质结构活性破片在强
约束的情况下，以 725 m/s 的撞击速度仍只能贯穿 3 层靶板。
均质活性破片在无约束状态下，第 1 层靶破坏模式为高速撞击导致的冲塞破坏，如图 11（a）～（c）所
示，穿透第 1 层靶板产生的穿孔面积随速度的变化不大，穿孔等效直径约为 1.21 倍破片直径，在钢壳约
束状态下的第 1 层靶的穿孔面积随速度的变化特征也与之类似，平均穿孔直径为 1.28 倍破片直径。在
不同约束条件下，“核壳”式复合结构活性破片对第 1 层靶的穿孔面积存在明显差异：无约束条件下，
破片对第 1 层靶的穿孔面积随速度的增大而明显增大；有约束条件下，速度变化对第 1 层靶的穿孔面积

的影响明显降低，3 种速度下的穿孔面积都十分接近，穿过第 2 层靶后的速度对穿孔面积的影响开始变
得显著。在有钢壳约束的情况下，2 种结构的活性破片在撞击第 1 层靶时产生的变形量较为一致，产生
了较严重的破碎现象，但钢壳的约束会使碎片仍集中在特定范围内，在穿透第 1 层靶时可近似看作完整
的破片，因此速度对穿孔面积的影响较弱。待穿透第 1 层靶后，碎片开始飞散，使得破片的侵彻能力降
低，但变形做功能力增强，此时，对第 2 层靶的穿孔面积随速度的差异开始变得明显。从图 11 可以看出，
自编程序计算的靶板变形结果与试验结果吻合度较高，证明该程序具有较高的可信度。

Volume/mm 3 Volume/mm 3 Volume/mm 3
5.6 5.6 5.6
4.9 4.9 4.9
4.2 4.2 4.2
3.5 3.5 3.5
2.8 2.8 2.8
2.1 2.1 2.1
1.4 1.4 1.4
0.7 0.7 0.7
0 0 0
(a) Test 1-1 (b) Test 1-2 (c) Test 1-3

013201-9
