Page 145 - 《爆炸与冲击》2025年第12期

第 45 卷 王可慧，等： 两种材料结构弹体高速侵彻钢筋混凝土靶实验研究 第 12 期

图 6 展示了撞靶速度为 1 433 m/s 时，靶板 表 3 靶体材料参数
的破坏情况，其中 v 为撞靶速度。可以看到，靶 Table 3 Material parameter of target
0
板正面在弹着点处形成漏斗状开坑，并沿靶面向 靶体材料 E/GPa φ/(˚) Y/MPa A
四周辐射出大量径向裂纹，部分裂纹延伸至靶板 沙 0.75 3 7 3.68
侧面。此外，靶板正面和背面弹洞基本处于靶面 混凝土 30 5 30 5.74
的中心位置，可见弹体在圆柱形混凝土靶中未发
生明显的弹道偏转。

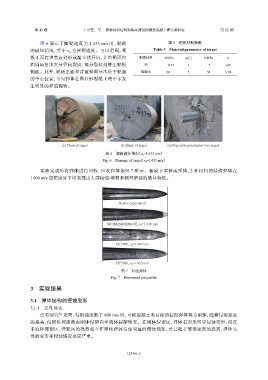

(a) Front of target (b) Back of target (c) Projectile penetration into target
图 6 靶板破坏情况（v 0 =1 433 m/s）
Fig. 6 Damage of target（v 0 =1 433 m/s）

实验完成后将弹体进行回收，回收弹体如图 7 所示。相较于实验前弹体，2 种材料的结构弹体在
1 400 m/s 撞靶速度下均表现出头部侵蚀/墩粗和侧壁磨蚀的破坏特征。

Before experiment

30CrMnSiNi2MoVE, v 0 =1 418 m/s

DT1900, v 0 =1 407 m/s

DT1900, v 0 =1 433 m/s
图 7 回收弹体
Fig. 7 Recovered projectiles

3 实验结果

3.1 弹体结构的侵蚀变形

3.1.1 宏观描述
已有研究 [1] 表明，侵彻速度低于 800 m/s 时，可将混凝土类目标的侵彻弹体视为刚体；随着侵彻速度
的提高，侵彻机理逐渐由刚体侵彻向半流体侵彻转变。在刚体侵彻区，弹体表面无明显侵蚀变形；而在
半流体侵彻区，弹靶间的强烈相互作用使弹体发生明显的侵蚀现象，并且随着侵彻速度的提高，弹体头
部的变形和侵蚀情况也更严重。

123301-5
