Displacement/mm
0
−120
Debris −240
−360
−480
t=10 ms t=30 ms t=50 ms t=70 ms −600
(a) Unstrengthening

CFRP sheet Displacement/mm
0
−36
−72
−108
−144
Matrix fracture −180
t=10 ms t=40 ms t=70 ms t=70 ms
(b) Horizontal full-cover

CFRP sheet Displacement/mm
0
−60
Matrix
Debris fracture −120
−180
−240
Fiber fracture −300
t=10 ms t=40 ms t=70 ms t=70 ms
(c) Vertical full-cover

CFRP sheet Displacement/mm
0
−36
Bending −108
−72
Local fracture −144
−180
t=10 ms t=40 ms t=70 ms t=70 ms
(d) Perpendicular two-way

CFRP sheet Displacement/mm
0
−36
Local
−72
Bending fracture −108
−144
−180
t=10 ms t=40 ms t=70 ms t=70 ms
(e) Diagonal two-way
CFRP sheet Displacement/mm
0
Snap through Debris −120
−60
−180
−240
−300
t=10 ms t=40 ms t=70 ms t=70 ms
(f) Mixed three-way

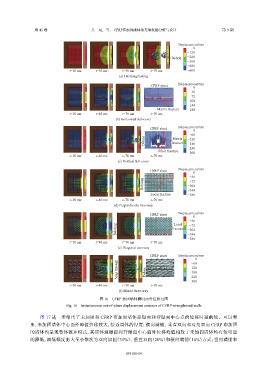

图 16 CFRP 加固墙体瞬时面外位移云图
Fig. 16 Instantaneous out-of-plane displacement contours of CFRP-strengthened walls

图 17 进一步给出了未加固和 CFRP 布加固墙体迎爆面和背爆面中心点的位移时程曲线。可以看
出：未加固墙体中心面外峰值位移较大，接近墙体的厚度；横向满铺、垂直双向和对角双向 CFRP 布加固
的墙体均呈现整体破坏模式，其墙体迎爆面和背爆面中心面外位移峰值相较于未加固墙体均有较明显
的降低，减低幅度由大至小依次为双向加固（31%）、垂直双向（20%）和横向满铺（16%）方式；竖向满铺和

095101-14
