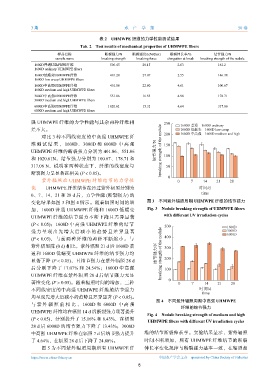

Page 233 - 《水产学报》2026年第3期

3 期 水 产 学 报 50 卷

表 2 UHMWPE 纤维的力学性能测试结果
Tab. 2 Test results of mechanical properties of UHMWPE fibers
样品名称 断裂强力/N 断裂强度/(cN/dtex) 断裂伸长率/% 结节强力/N
sample name breaking strength breaking force elongation at break breaking strength of the nodule
1600D普通UHMWPE纤维 500.45 28.15 2.63 161.2
1600D ordinary UHMWPE fibers
1600D低蠕变UHMWPE纤维 481.28 27.07 2.55 146.38
1600D low creep UHMWPE fibers
1600D中高强UHMWPE纤维 401.86 22.60 4.61 100.67
1600D medium and high UHMWPE fibers
3000D中高强UHMWPE纤维 551.06 16.53 4.98 178.71
3000D medium and high UHMWPE fibers
6000D中高强UHMWPE纤维 1 020.61 15.31 4.64 317.06
6000D medium and high UHMWPE fibers

强 UHMWPE 纤维的力学性能与其余两种纤维相 250 1600D 普通 1600D ordinary
差不大。 1600D 低蠕变 1600D low creep
对比 3 种不同线密度的中高强 UHMWPE 纤 200 1600D 中高强 1600D medium and high
维 测 试 结 果 ， 1600D、 3000D 和 6000D 中 高 强 150
UHMWPE 纤维的断裂强力分别为 401.86、551.06 结节强力/N breaking strength of the nodule 100
和 1020.61N，结节强力分别为 100.67、178.71 和
317.06 N，说明在两种状态下，纤维的线密度与 50
断裂强力呈显著正相关 (P＜0.05)。 0
紫外辐照后 UHMWPE 纤维结节的力学性 0 7 14 21 28

能 UHMWPE 纤维结节在经过紫外辐照分别为 时间/d
time
0、7、14、21 和 28 d 后，力学性能 (断裂强力) 的
变化结果如图 3 和图 4 所示。随着辐照时间的增 图 3 不同紫外辐照周期 UHMWPE 纤维的结节强力
加，1600D 普通 UHMWPE 纤维和 1600D 低蠕变 Fig. 3 Nodule breaking strength of UHMWPE fibers
UHMWPE 纤维的结节强力不断下降且差异显著 with different UV irradiation cycles
(P＜0.05)；1600D 中高强 UHMWPE 纤维的结节 500 1600D
强 力 呈 现 出 先 增 大 后 减 小 的 趋 势 且 差 异 显 著 3000D
6000D
(P＜0.05)，与前两种纤维的差距不断缩小。与 400
紫外辐照前 (0 d) 相比，紫外辐照 21 d 后 1600D 普 300
通和 1600D 低蠕变 UHMWPE 纤维的结节强力均 结节强力/N breaking strength of the nodule
显著下降 (P＜0.05)，且结节强力在紫外辐照 28 d 200
后分别下降了 17.07% 和 24.54%；1600D 中高强 100

UHMWPE 纤维在紫外辐照 28 d 后结节强力无显
著性变化 (P＞0.05)。随着辐照时间的增加，三种 0 0 7 14 21 28
不同线密度的中高强 UHMWPE 纤维的结节强力 时间/d
time
均呈现先增大后减小的趋势且差异显著 (P＜0.05)。
图 4 不同紫外辐照周期中高强 UHMWPE
与 紫 外 辐 照 前 相 比 ， 1600D 和 6000D 中 高 强
纤维的结节强力
UHMWPE 纤维均在辐照 14 d 后断裂强力显著提升
Fig. 4 Nodule breaking strength of medium and high
(P＜0.05)，分别提升了 15.16% 和 8.43%，在辐照
UHMWPE fibers with different UV irradiation cycles
28 d 后 6000D 的结节强力下降了 13.43%；3000D
中高强 UHMWPE 纤维在辐照 7 d 后结节强力提升 维的结节断裂伸长率。实验结果显示，紫外辐照
了 4.64%，在辐照 28 d 后下降了 24.88%。 时间不断增加，所有 UHMWPE 纤维结节的断裂
图 5 为不同紫外辐照周期所有 UHMWPE 纤 伸长率变化规律与断裂强力基本一致，在辐照超

https://www.china-fishery.cn 中国水产学会主办 sponsored by China Society of Fisheries
8
