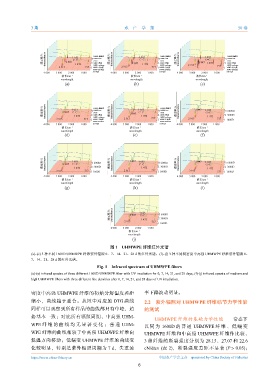

Page 231 - 《水产学报》2026年第3期

3 期 水 产 学 报 50 卷

透过率/% transmittance 2 847 1 653 2 1600D 普通 透过率/% transmittance 2 847 1 653 2 1600D 普通 透过率/% transmittance 2 847 1 472 2 1600D 普通
1 653
1600D 低蠕变
1600D 低蠕变
1600D 低蠕变
C=C
3 1600D low
3 1600D low
3 1600D low
C=C
C=C
creep
creep
creep
1600D ordinary
1600D ordinary
1600D ordinary
2 915 1 472 717 1 1600D 中高强 2 915 1 472 717 1 1600D 中高强 2 915 717 1 1600D 中高强
1600D medium 1600D medium 1600D medium
4 000 3 000 2 000 1 000 and high 4 000 3 000 2 000 1 000 and high 4 000 3 000 2 000 1 000 and high
波长/cm −1 波长/cm −1 波长/cm −1
wavelength wavelength wavelength
(a) (b) (c)
透过率/% transmittance 2 847 1 653 2 1600D 普通 透过率/% transmittance 2 847 1 653 2 1600D 普通 透过率/% transmittance 2 847 1 653 2 3000D
1600D 低蠕变
1600D 低蠕变
3 6000D
3 1600D low
3 1600D low
C=C
C=C
C=C
creep
creep
1 472
1 472
1 472
1600D ordinary
1600D ordinary
2 915
717
1 1600D 中高强
1600D medium 2 915 717 1 1600D 中高强 2 915 717 1 1600D
1600D medium
4 000 3 000 2 000 1 000 and high 4 000 3 000 2 000 1 000 and high 4 000 3 000 2 000 1 000
波长/cm −1 波长/cm −1 波长/cm −1
wavelength wavelength wavelength
(d) (e) (f)
透过率/% transmittance 2 847 1 653 2 3 6000D 透过率/% transmittance 2 847 1 653 717 2 3 3000D 透过率/% transmittance 2 847 1 653 2 3000D
3 6000D
6000D
C=C
C=C
C=C
3000D
1 472
1 472
1 472
2 915
2 915
717
717 1
4 000 3 000 2 000 1 000 1600D 4 000 3 000 2 000 1 000 1 1600D 4 000 2 915 2 000 1 000 1 1600D
3 000
波长/cm −1 波长/cm −1 波长/cm −1
wavelength wavelength wavelength
(g) (h) (i)
透过率/% transmittance 2 915 2 847 1 653 717 2 3 6000D
C=C
3000D
1 472
4 000 3 000 2 000 1 000 1 1600D
波长/cm −1
wavelength
(j)

图 1 UHMWPE 纤维红外光谱
(a)~(e) 3 种不同 1600D UHMWPE 纤维紫外辐照 0、7、14、21、28 d 的红外光谱，(f)~(j) 3 种不同线密度中高强 UHMWPE 纤维紫外辐照 0、
7、14、21、28 d 的红外光谱。
Fig. 1 Infrared spectrum of UHMWPE fibers
(a)-(e) infrared spectra of three different 1600D UHMWPE fiber with UV irradiation for 0, 7, 14, 21, and 28 days, (f)-(j) infrared spectra of medium and
high UHMWPE fibers with three different line densities after 0, 7, 14, 21, and 28 days of UV irradiation.
密度中高强 UHMWPE 纤维的初始分解温度差距 率下降波动明显。
缩小，曲线趋于重合。从图中对应的 DTG 曲线 2.2 紫外辐照对 UHMWPE 纤维结节力学性能
同样可以观察到所有样品的曲线都只有单峰，趋 的测试
势基本一致；对比所有辐照周期，中高强 UHM-
UHMWPE 纤维的基础力学性能 常态下
WPE 纤 维 的 曲 线 均 无 显 著 变 化 ； 普 通 UHM- 以 同 为 1600D 的 普 通 UHMWPE 纤 维 、 低 蠕 变
WPE 纤维的曲线相较于中高强 UHMWPE 纤维向 UHMWPE 纤维和中高强 UHMWPE 纤维作比较，
低温方向移动；低蠕变 UHMWPE 纤维的曲线变 3 种纤维的断裂强度分别为 28.15、27.07 和 22.6
化较明显，特别是紫外辐照周期为 7 d，失重速 cN/dtex (表 2)，断裂强度差距不显著 (P＞0.05)；
https://www.china-fishery.cn 中国水产学会主办 sponsored by China Society of Fisheries
6
