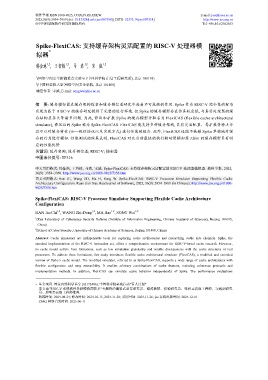

Spike-FlexiCAS: 支持缓存架构灵活配置的 RISC-V 处理器模
*
拟器

韩金池 1,2 , 王智栋 1,2 , 马 浩 1,2 , 宋 威 1,2

1
(网络空间安全防御重点实验室 (中国科学院 信息工程研究所), 北京 100195)
2
(中国科学院大学 网络空间安全学院, 北京 101408)
通信作者: 宋威, E-mail: songwei@iie.ac.cn

摘 要: 缓存模拟器在缓存架构探索和缓存侧信道研究中起着不可或缺的作用. Spike 作为 RISC-V 指令集的标准
实现为基于 RISC-V 的缓存研究提供了完整的运行环境. 但 Spike 的缓存模型存在仿真粒度低, 与真实处理器的缓
存结构差异大等诸多问题. 为此, 修改和扩展 Spike 的缓存模型并取名为 FlexiCAS (flexible cache architectural
simulator), 修改后的 Spike 称为 Spike-FlexiCAS. FlexiCAS 能支持多种缓存架构, 具有灵活配置、易扩展等特点并
且可以对缓存特性 (如一致性协议以及实现方式) 进行任意的组合. 此外, FlexiCAS 还能不依赖 Spike 单独地对缓
存的行为进行模拟. 性能测试的结果表明, FlexiCAS 对比当前最快的执行驱动型模拟器 ZSim 的缓存模型具有明
显的性能优势.
关键词: 缓存架构; 缓存侧信道; RISC-V; 模拟器
中图法分类号: TP316

中文引用格式: 韩金池, 王智栋, 马浩, 宋威. Spike-FlexiCAS: 支持缓存架构灵活配置的 RISC-V 处理器模拟器. 软件学报, 2025,
36(9): 3954–3969. http://www.jos.org.cn/1000-9825/7358.htm
英文引用格式: Han JC, Wang ZD, Ma H, Song W. Spike-FlexiCAS: RISC-V Processor Simulator Supporting Flexible Cache
Architecture Configuration. Ruan Jian Xue Bao/Journal of Software, 2025, 36(9): 3954–3969 (in Chinese). http://www.jos.org.cn/1000-
9825/7358.htm
Spike-FlexiCAS: RISC-V Processor Simulator Supporting Flexible Cache Architecture
Configuration
1,2 1,2 1,2 1,2
HAN Jin-Chi , WANG Zhi-Dong , MA Hao , SONG Wei
1
(Key Laboratory of Cyberspace Security Defense (Institute of Information Engineering, Chinese Academy of Sciences), Beijing 100195,
China)
2
(School of Cyber Security, University of Chinese Academy of Sciences, Beijing 101408, China)
Abstract: Cache simulators are indispensable tools for exploring cache architectures and researching cache side channels. Spike, the
standard implementation of the RISC-V instruction set, offers a comprehensive environment for RISC-V-based cache research. However,
its cache model suffers from limitations, such as low simulation granularity and notable discrepancies with the cache structures of real
processors. To address these limitations, this study introduces flexible cache architectural simulator (FlexiCAS), a modified and extended
version of Spike’s cache model. The modified simulator, referred to as Spike-FlexiCAS, supports a wide range of cache architectures with
flexible configuration and easy extensibility. It enables arbitrary combinations of cache features, including coherence protocols and
implementation methods. In addition, FlexiCAS can simulate cache behavior independently of Spike. The performance evaluations
