Page 49 - 摩擦学学报2025年第8期

第 8 期 孟维晟, 等: 遥爪型全氟聚醚自组装膜的表面性能及抗磨损和抗腐蚀性能研究 1147

(a) (b)

100 μm 50 μm

(c) (d)

100 μm 50 μm

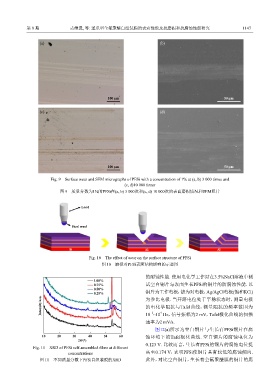

Fig. 9 Surface wear and SEM micrographs of PFSi with a concentration of 1% at (a, b) 3 000 times and
(c, d)10 000 times
图 9 质量分数为1%的PFSi在(a, b) 3 000次和(c, d) 10 000次的表面磨损情况和SEM照片

Load

Steel wool

Si Si Si
Fig. 10 The effect of wear on the surface structure of PFSi
图 10 磨损对PFSi表面结构影响的示意图

的耐蚀性能. 使用电化学工作站在3.5%NaCl溶液中测

1.00%
0.75% 试空白铜片与表面生长PFSi的铜片的防腐蚀性能. 以
0.50%
0.25% 铜片为工作电极，铂为对电极，Ag/AgCl电极(饱和KCl)
Intensity/a.u. 的电化学阻抗与Tafel曲线，测量阻抗的频率范围为
为参比电极. 当开路电位处于平稳状态时，测量电极

−2
4
10 ~10 Hz，信号振幅为2 mV，Tafel极化曲线的扫描
速率为2 mV/s.
图12(a)所示为空白铜片与生长有PFSi铜片在腐
10 20 30 40 50 60 蚀环境下的Tafel极化曲线. 空白铜片的腐蚀电位为
2θ/(°)
0.123 V. 比较而言，生长有PFSi的铜片的腐蚀电位提
Fig. 11 XRD of PFSi self-assembled films at different
concentrations 高至0.174 V，表明PFSi使铜片具有较低的腐蚀倾向.
图 11 不同质量分数下PFSi自组装膜的XRD 此外，对比空白铜片，生长有全氟聚醚膜的铜片的腐
