Page 95 - 摩擦学学报2025年第5期
P. 95

第 5 期              秦晨曦, 等: 基于主客体相互作用的水下自适应仿生胶黏剂的设计及性能研究                                      729





               (a)                         0  (b)  Before triggering  O 1s   (c)  6
                                           1      After triggering  C 1s
                                           2                                   5
                                           3                   N 1s    Si 2p   4
                                           4   Intensity/a.u.                 Si 2p atomic percentage/%  3
                                           5
                                           6                                   2
                                           7                                   1
                                           8                                   0
                     8  7  6  5  4  3  2  1  0  1 000  800  600  400  200  0      Before triggering  After triggering
                               f1/ppm                  Binding energy/eV
             (d)  Before triggering          (e)  After triggering         (f)  800

                                                                              600
               Intensity/a.u.  34.71%          Intensity/a.u.  38.92%        Adhesion strength/kPa  400
                     C-OH
                                                    C-OH

                                                                              200

                                                                               0
              292  290   288  286   284  282  292   290  288  286   284  282           P1            P3
                       Binding energy/eV               Binding energy/eV

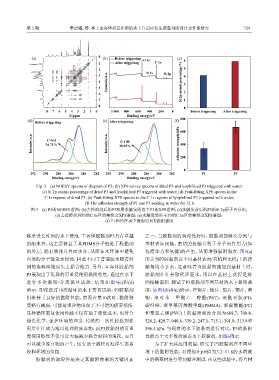

                Fig. 3    (a) NOESY spectra of diagram of P3; (b) XPS survey spectra of dried P3 and lyophilized P3 triggered with water;
                   (c) Si 2p atomic percentage of dried P3 and lyophilized P3 triggered with water; (d) Peak-fitting XPS spectra in the
                    C 1s regions of dried P3; (e) Peak-fitting XPS spectra in the C 1s regions of lyophilized P3 triggered with water;
                                     (f) The adhesion strength of P1 and P3 soaking in water for 12 h
              图 3    (a) P3的NOESY谱图;(b)去掉溶剂后的P3和用水触发的冻干P3的XPS谱图;(c)水触发前后的P3的Si 2p原子百分比;
                         (d)去掉溶剂后P3的C 1s区的峰拟合XPS谱图;(e)水触发的冻干P3的C 1s区的峰拟合XPS谱图;
                                              (f) P1和P3在水中浸泡12 h的黏附强度


            够承受长时间的水下浸泡. 主客体胶黏剂P3具有卓越                          之一,当胶黏剂的润湿性好时,胶黏剂能够充分地与
            的耐水性,这主要得益于其PDMS分子链处于胶黏剂                           基材表面接触,密切的接触有利于分子间作用力(如
            的外层,能有效排斥界面水分,从而在水环境中避免                            范德华力和氢键)的产生,从而增强黏附强度. 图5(a)
            内部的分子链受水侵蚀,因此不同于普通胶水随着时                            所示为P3胶黏剂在不同基材表面(有机和无机)上的接
            间的推移溶胀而失去黏合能力. 另外,主客体胶黏剂                           触角均小于水,这意味着当胶黏剂施加到基材上时,
            P3展现出了优异的可重复使用黏附特性,通过在水下                           胶黏剂往往会取代界面水,用以在基材上获得足够
            进行多次黏附-分离循环试验,结果如图4(c)和(d)                         的接触面积. 测试了P3胶黏剂不同基材的水下黏附强
            所示,即便经过10次循环的水下剪切试验,P3胶黏剂                          度,如图5(b)和(c)所示,在钢片、钛片、铝片、铜片、黄
            仍维持了良好的黏附性能,然而在第10次时,黏附强                           铜、聚对苯二甲酸乙二醇酯(PET)、聚酰亚胺(PI)、

            度略有减弱,可能是聚合物出现了不可逆的疲劳损伤.                           碳纤维、聚甲基丙烯酸甲酯(PMMA)、聚碳酸酯(PC)
            这种循环重复使用性能不仅有助于降低成本,也符合                            和聚氯乙烯(PVC)上的黏附强度分别为669.7、700.8、

            绿色化学、保护环境的理念. 传统的一次性胶黏剂使                           526.2、429.7、940.8、339.2、247.1、715.1、391.0、513.8和
            用后往往成为难以处理的废弃物,而P3胶黏剂的可重                           596.4 kPa. 与现有的水下胶黏剂进行对比,P3的黏附
            复使用特性不仅可以大幅减少黏合材料的消耗,而且                            性能高于大多数的液态水下胶黏剂,如图6所示.
            可以减少废弃物的产生,这有助于减轻对海洋生态系                                为了扩大其应用范围,研究了P3胶黏剂在不同环
            统和环境的负担.                                           境下的黏附性能,对浸泡在pH值为3.2~11.8的水溶液
                胶黏剂的润湿性是决定其黏附效果的关键因素                           中的钢基材进行剪切黏合测试. 在这些试验中,将片材
   90   91   92   93   94   95   96   97   98   99   100
