Page 13 - 《摩擦学学报》2021年第5期
P. 13

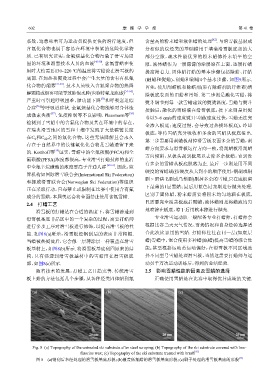

602 摩 擦 学 学 报 第 41 卷
[62]
系数，这意味着可为运动员提供更快的滑行速度，但 含量高的粉末蜡和液体蜡的处理 . 与滑雪板基材成
含氟化合物也属于容易在环境中积累的危险化学物 分相似的烷烃类的基础蜡用于填满滑雪板底部的大
质. 已有研究证实，全氟烷基化合物污染了滑雪场周 部分空隙，疏水性能优异的粉末蜡修补未填平的空
围的环境和滑雪技术人员的血液 [48-50] . 含氟雪蜡在使 隙，液体蜡作为一层薄薄的涂层涂在上面，逐层打蜡
用时大约需要130~220 ℃的温度将雪蜡涂在滑雪板的 提高附着力. 固体蜡打蜡的基本步骤包括除蜡、打蜡
底部. 在加热和熨烫过程中会产生大量的含有有机氟 (融蜡和熨蜡)、刮蜡和刷蜡4个基本步骤，如图9所示.
化合物的烟雾 [51-52] . 技术人员吸入含氟聚合物的热降 首先，使用刮蜡板和除蜡剂(带有除蜡剂的纤维布)清
解颗粒或烟雾可能导致肺泡水肿(也称特氟龙流感) [53-54] ， 除板底表面的旧蜡和污垢. 第二步则是融化雪蜡，将
[55]
严重时可引起呼吸困难，肺功能下降 和呼吸窘迫综 熨斗调节到每一款雪蜡建议的熨烫温度，雪蜡与熨斗
[56]
合症 等呼吸道症状. 全氟烷基化合物能够对身体造
接触后，融化的雪蜡滴在滑雪板底，接下来则是用熨
[57]
成激素失衡 、免疫抑制等不良影响. Plassmann等 [58]
斗以3~6 cm/s的速度熨开雪蜡(速度过快，雪蜡无法完
检测到了雪蜡中的含氟化合物及其在环境中的存在，
全渗入板底；速度过慢，会导致过热损坏板底)，冷却
在瑞典滑雪地区的雪和土壤中发现了大量碳链长度
板底，等待雪蜡充分吸收和多余的雪蜡从板底溢出.
在C 和C 之间的氟化合物，这些无法降解且会永久
6 22 第三步需要用刮蜡板刮掉滑雪板表面多余的雪蜡，刮
存在于自然界中的长链氟化化合物是雪蜡遗留下来
蜡方向要求与滑雪板运行方向一致，将刮蜡板沿刮蜡
的. Kotthoff等 证实，雪蜡中的全氟羧酸(PFCA)和全
[59]
方向倾斜，从板头刮到板尾以去除多余板蜡，直到没
氟磺酸(PFSA)浓度都很高，专业滑雪打蜡技师的血清
有多余的雪蜡从板底脱落为止. 最后一步则是用不同
中全氟辛烷磺酸的浓度要高于普通人群 [60-61] . 因此，监
硬度的雪蜡刷(按硬度从大到小的顺序使用：钢刷或铜
管机构如国际滑雪联合会(International Ski Federation)
刷 > 野猪毛刷或马鬃刷)刷掉多余的雪蜡,只在底板留
和挪威滑雪联合会(Norwegian Ski Federation)等组织
下最薄的1层雪蜡；最后用蓝色尼龙刷进行抛光处理.
正在采取行动，宣布禁止或限制在比赛中使用含有氟
区别于固体蜡，粉末蜡需要将粉末均匀地洒在板底，
成分的雪蜡，本届奥运会将全面禁止使用含氟雪蜡.
且需要完全覆盖板底后熨蜡；液体蜡则是将蜡液均匀
2.4 打蜡工艺
滑雪板的打蜡是在合适的温度下，将雪蜡渗透到 地喷涂在板底，晾干后用软木擦进行抛光.
滑雪板基底非晶区中的一个复杂的过程，需要打蜡师 专业滑雪运动队一般配备专业打蜡师，打蜡师会
进行多步工序对滑雪板进行修饰，以提高滑雪板的性 根据比赛当天天气情况、雪场情况和自身经验选择适
合此次比赛用的雪蜡. 打蜡师往往在同一层(如底层
能. 如图8(a)所示，滑雪板经钢刮后的表面非常粗糙.
当蜡被热熨烫后，它会像一层薄涂层一样覆盖在滑雪 蜡)雪蜡中，混合使用多种蜡(底蜡)提高雪蜡的综合性
板基材上，如图8(b)所示. 将滑雪板基底刮回原来的结 能；甚至根据运动员运动偏好，在滑雪板不同区域选
构，只有渗透到滑雪板基材中的雪蜡留在滑雪板底 择不同型号雪蜡处理滑雪板，当然这需要打蜡师与运
部，如图8(c)所示. 动员千万次运动训练后，得到的总结经验.
随着技术的发展，打蜡工艺日趋完善. 传统滑雪 2.5 影响雪蜡性能的因素及雪蜡的选择
板上蜡的方法包括几个步骤，从各种烃类固体蜡到氟 正确使用雪蜡是在比赛中取得优异成绩的关键.
(a) (b) (c)
20 μm 20 μm 20 μm
Fig. 8 (a) Topography of the untreated ski substrate after steel scraping; (b) Topography of the ski substrate covered with low-
fluorine wax; (c) Topography of the ski substrate treated with brush [45]
图 8 (a)钢刮后未经处理的滑雪板基底形貌；(b)覆盖低氟蜡的滑雪板基底形貌；(c)刷子处理的滑雪板基底的形貌 [45]
