Page 17 - 《摩擦学学报》2021年第4期

460 摩 擦 学 学 报 第 41 卷

3D morphology Contour curve of cross-section SEM morhology
μm
(a) (b) (c)
10
25
5
29.6
20 0
0 15 y/mm −5
1.0 1.0 −10
0.5 0.5 10 −15
y/mm x/mm 5 0.0 0.20 0.40 0.60 0.80 1.00 1.20 1.40
0 0 20 μm
0 x/mm
μm
(d) 30 (e) 10 (f)
25 5
32.4
20 0
0 y/mm −5
1.0 1.0 15 −10
0.5 0.5 10 −15
y/mm
0 0 x/mm 5 0.0 0.20 0.40 0.60 0.80 1.00 1.20 1.40 20 μm
x/mm
0
μm
(g) 25 (h) 10 (i)
5
27.5 20 0
0 15 y/mm −5
1.0 1.0 −10
0.5 0.5 10 −15
y/mm x/mm 5 0.0 0.20 0.40 0.60 0.80 1.00 1.20 1.40
0 0 20 μm
x/mm
0
μm
(j) 30 (k) 10 (l)
25 5
30.3
20 0
0 15 y/mm −5
1.0 1.0 −10
0.5 0.5 10 −15
y/mm x/mm 0.0 0.20 0.40 0.60 0.80 1.00 1.20 1.40
0 0 5 20 μm
x/mm
0

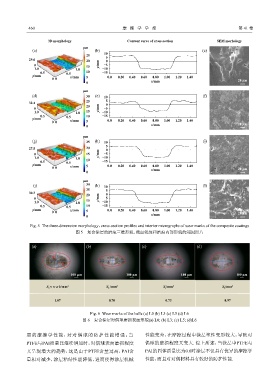

Fig. 5 The three-dimension morphology，cross-section profiles and interior micrographs of wear marks of the composite coatings
图 5 复合涂层的磨痕三维形貌、截面轮廓和磨痕内部形貌的SEM照片

(a) (b) (c) (d)

100 μm 100 μm 100 μm 100 μm

S a ≈ π·a·b/mm 2 S b /mm 2 S c /mm 2 S d /mm 2

1.07 0.70 0.73 0.97

Fig. 6 Wear marks of the balls (a) L0 (b) L3 (c) L5 (d) L6
图 6 复合涂层对偶球磨损表面形貌(a) L0; (b) L3; (c) L5; (d)L6

层的摩擦学性能，对对偶球的防护性能增强；当 性能变差，在摩擦过程中涂层塑性变形较大，导致对
PTFE与PAI质量比继续增加时，对偶球表面磨损程度 偶球的磨损程度又变大. 综上所述，当涂层中PTFE与

又呈现增大的趋势，这是由于PTFE含量过高，PAI含 PAI的固体质量比为0.6时涂层不仅具有优异的摩擦学
量相对减少，涂层粘结性能降低，进而使得涂层机械 性能，而且对对偶材料具有较好的防护性能.
