Page 80 - 《摩擦学学报》2021年第3期

第 3 期 孙逸翔, 等: 转速对水环境下纯铜滚动载流摩擦损伤的影响 369

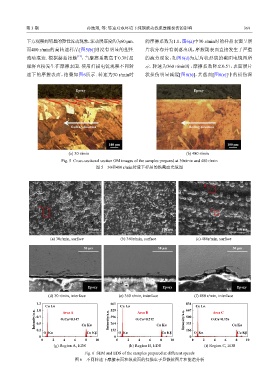

下方观察到明显的塑性流动现象，流动层厚度约为60 μm. 的摩擦系数为1.1，图6(a)中30 r/min时的样品表面呈层
而480 r/min的高转速样品[图5(b)]则没有明显的塑性 片状分布并有剥落出现，摩擦副表面直接发生了严重

[13]
流动痕迹. 根据赫兹接触 ，当摩擦系数高于0.3时屈 的疲劳现象，如图6(d)为层片状形貌的截面电镜图所
服将直接发生在摩擦表面. 使用扫描电镜观察不同转 示. 转速为360 r/min时，摩擦系数降至0.51，表面层片
速下的摩擦表面，结果如图6所示. 转速为30 r/min时 状损伤明显减缓[图6(b)]，其截面[图6(e)]中的损伤深

Epoxy Epoxy

Rolling direction Rolling direction

100 μm 100 μm
(a) 30 r/min (b) 480 r/min

Fig. 5 Cross-sectional section OM images of the samples prepared at 30r/min and 480 r/min
图 5 30和480 r/min转速下样品的纵截面光镜图

B

A
C

100 μm 100 μm 100 μm

(a) 30r/min, surface (b) 360r/min, surface (c) 480r/min, surface
50 μm 50 μm 50 μm

Epoxy Epoxy Epoxy
(d) 30 r/min, interface (e) 360 r/min, interface (f) 480 r/min, interface
1.2 661 834
Cu Lα 529 Cu Lα 667 Cu Lα
1.0
Intensity/a.u. 0.7 O:Cu=0.147 Cu Kα Intensity/a.u. 396 O:Cu=0.212 Cu Kα Intensity/a.u. 500 O:Cu=0.126 Cu Kα
Area C
Area A
Area B
333
264
0.5
0.2 132 166
O Kα Cu Kβ O Kα Cu Kβ O Kα Cu Kβ
0 0 0
0 2 4 6 8 10 0 2 4 6 8 10 0 2 4 6 8 10
(g) Region A, EDS (h) Region B, EDS (i) Region C, EDS

Fig. 6 SEM and EDS of the samples prepared at different speeds
图 6 不同转速下摩擦表面和纵截面的扫描电子显微镜图片和能谱分析
