Page 58 - 《摩擦学学报》2021年第2期

第 2 期 郭志明, 等: Si掺杂对NbTaWMo难熔高熵合金的高温摩擦学性能的影响 203

Mo 3d Nb 3d

Intensity/a.u. Intensity/a.u.

236 234 232 230 228 226 224 212 210 208 206 204
Binding energy/eV Binding energy/eV

Ta 4f W 4f

Intensity/a.u. Intensity/a.u.

29 28 27 26 25 24 39 38 37 36 35 34 33 32 31
Binding energy/eV Binding energy/eV

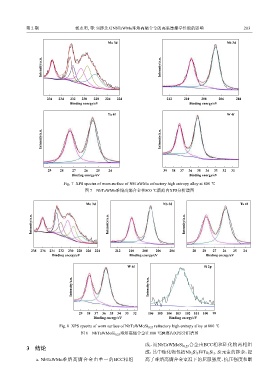

Fig. 7 XPS spectra of worn surface of NbTaWMo refractory high entropy alloy at 800 ℃
图 7 NbTaWMo难熔高熵合金在800 ℃磨痕内XPS分析谱图

Mo 3d Nb 3d Ta 4f

Intensity/a.u. Intensity/a.u. Intensity/a.u.

238 236 234 232 230 228 226 224 212 210 208 206 204 20 28 27 26 25 24
Binding energy/eV Binding energy/eV Binding energy/eV
W 4f Si 2p

Intensity/a.u. Intensity/a.u.

29 38 37 36 35 34 33 32 106 105 104 103 102 101 100 99
Binding energy/eV Binding energy/eV

Fig. 8 XPS spectra of worn surface of NbTaWMoSi 0.25 refractory high entropy alloy at 800 ℃
图 8 NbTaWMoSi 0.25 难熔高熵合金在800 ℃磨痕内XPS分析谱图

成，而NbTaWMoSi 0.25 合金由BCC相和硅化物两相组
3 结论
成，其中硅化物包括Nb Si 和Ta Si . Si元素的掺杂，提
5
3
3
5
a. NbTaWMo难熔高熵合金由单一的BCC相组 高了难熔高熵合金室温下的屈服强度、抗压强度和断
