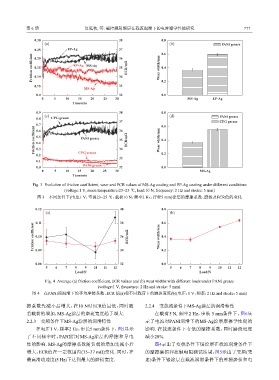

Page 94 - 《摩擦学学报》2020年第6期

第 6 期 夏延秋, 等: 磁控溅射银层在载流润滑下的电摩擦学性能研究 777

0.30 38 0.8
(a) (b) PANI grease
0.25 EP-Ag 37 0.6
Friction coefficient 0.15 EP-Ag MS-Ag 35 ECR/mΩ Wear width/mm 0.4
0.20
36

34
0.10
0.15 33 0.2
MS-Ag
0.0 32 0.0
0 5 10 15 20 25 30 MS-Ag EP-Ag
Time/min

0.9 38 0.8
(c) (d) PANI grease
0.8 CPG grease
37 CPG grease
0.7 36 0.6
Friction coefficient 0.5 PANI grease 35 ECR/mΩ Wear width/mm 0.4
0.6
0.4
0.3
0.2 CPG grease 34 0.2
33
0.1
PANI grease
0.0 32 0.0
0 5 10 15 20 25 30 MS-Ag
Time/min

Fig. 3 Evolution of friction coefficient, wear and ECR values of MS-Ag coating and EP-Ag coating under different conditions
(voltage:1 V, room temperature:23~25 ℃, load:10 N, frequency: 2 Hz and stroke: 5 mm)
图 3 不同条件下(电压1 V，室温23~25 ℃，载荷10 N，频率2 Hz，行程5 mm)涂层的摩擦系数、磨损及ECR值的变化

0.12 40 0.8
(a) 38 0.6 (b)

0.11
Friction coefficient 0.10 36 ECR/mΩ Wear width/mm 0.4

0.2
34
0.09
0.08 32 0.0
5 6 7 8 9 10 11 12 5 6 7 8 9 10 11 12
Load/N Load/N

Fig. 4 Average (a) friction coefficient, ECR values and (b) wear widths with different loads under PANI grease
(voltage:1 V, frequency: 2 Hz and stroke: 5 mm).
图 4 在PANI脂润滑下的平均摩擦系数、ECR 值(a)和不同载荷下的磨斑宽度(b)(电压：1 V，频率：2 Hz and stroke：5 mm)

擦系数先减小后增大，在10 N时ECR值最低，同时随 2.2.4 变载流条件下MS-Ag涂层的润滑特性
着载荷的增加，MS-Ag涂层的磨斑宽度趋于增大. 在载荷5 N, 频率2 Hz，步长 5 mm条件下，图6显
2.2.3 变频条件下MS-Ag涂层的润滑特性 示了电流对PANI润滑下的MS-Ag涂层摩擦学性能的
在电压1 V，频率2 Hz，步长5 mm条件下，图5显示 影响. 在载流条件下有低的摩擦系数，同时磨斑宽度
了不同频率时，PANI脂对MS-Ag涂层的摩擦和导电 减小20%.
性的影响. MS-Ag的摩擦系数随负载的增加先减小后 图4示出了变载条件下银涂层在载流润滑条件下
增大，ECR值在一定范围内(35~37 mΩ)变化. 同时，在 的摩擦磨损和接触电阻测试结果；图5示出了变频(变
最高滑动速度(5 Hz)下达到最大的磨损宽度. 速)条件下银涂层在载流润滑条件下的摩擦磨损和电
