第 5 期                  胡华民, 等: 横向交变载荷下TiCN/MoS 2 涂层螺栓的防松性能研究                                 573

                                                                                     Fe                Fe
                                                                                               Point A
                                   A
                                                                                    O                   Fe
                                                                                    C
                                                                                   Intensity  Fe  Point B  Fe

                           B
                                                                                    O
                                                                                    C                   Fe
                                        200 μm                             50 μm   0  1  2  3  4  5  6  7  8
                                                                                            Energy/keV
                                                     (a) Uncoated bolt/nut

                                                                                    C      MoS        Point A
                                                                                     O Fe       Ti Ti  Fe Fe
                                                                                                Point B  Fe
                                                                                     Fe
                          A                                                         C O         Ti      Fe
                                                                                   Intensity    Ti    Point C
                                  B
                                                                                    CO   MoS     Ti
                               C                                                                      Fe
                                                                                           MoS        Point D
                   D                                                                CO
                                                                                      Fe        Ti Ti  Fe  Fe
                                        200 μm                             50 μm   0  1  2  3  4  5  6  7  8
                                                                                            Energy/keV
                                                  (b) Composite coated bolt/nut

                                                                                                Point A  Fe
                                                                                    C O Fe  MoS  Ti     Fe
                                                                                                 Ti   Point B
                    A
                                                                                   Intensity  CO  Ti  Fe
                                B
                          C                                                              MoS
                                                                                                      Point C
                                                                                    C O Fe  MoS  Ti   Fe Fe
                         D
                                                                                           MoS  Ti    Point D
                                                                                    C O Fe        Ti  Fe  Fe
                                        200 μm                             50 μm   0  1  2  3  4  5  6  7  8
                                                                                            Energy/keV
                                              (c) Composite coated bolt/uncoated nut

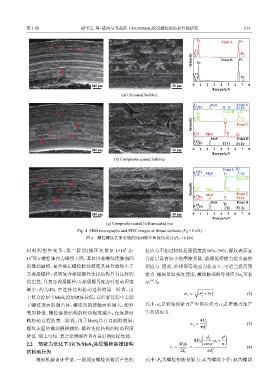

                                  Fig. 4  SEM micrographs and EDX images of thread surfaces (P 0 =18 kN)
                                      图 4    螺栓螺纹表面形貌的SEM照片和EDX成分(P 0 =18 kN)

                                                      3
            材料的塑性变形;第二阶段(循环次数N=1×10 ~2×                        拉应力不超过材料屈服强度的50%~70%. 螺纹表面复
              4
            10 次):螺栓轴向力缓慢下降,其原因是螺纹接触面间                         合涂层具有较小的摩擦系数,能降低摩擦力矩引起的
            的微动磨损. 复合涂层螺栓松动程度及其分散性小于                           切应力. 因此,在相同等效应力状态下,可适当提高预
            无涂层螺栓,说明复合涂层螺栓连接结构具有良好的                            紧力. 根据第四强度理论,螺纹根部的等效应力σ 可表
                                                                                                        e
            稳定性,且复合涂层螺栓/无涂层螺母配合时松动程度                           示 为
                                                                 [14]
            最小,约为4%. 在连接结构松动过程的第一阶段,由                                               √
                                                                                       2
                                                                                σ e =  σ +3τ 2 t          (2)
            于复合涂层中MoS 涂层硬度较低,在拧紧过程中去除                                                  a
                            2
            了螺纹表面的微凸体,螺纹间的接触面积增大,塑性                            式中:σ 是初始预紧力产生的拉应力;τ 是摩擦力矩产
                                                                     a
                                                                                                t
            变形降低,螺栓连接结构的松动程度减小;在连接结                            生的切应力.
            构松动过程的第二阶段,由于MoS 具有自润滑效果,                                                 4P 0
                                          2
                                                                                  σ a =  2                (3)
            螺纹表面的微动磨损减轻,螺栓连接结构的松动程度                                                    πd 1
            降低. 综上可知,复合涂层螺栓具有良好的防松性能.                                                  (        P  )
                                                                                         d 2
                                                                                    8P 0    µ t +
            2.2    预紧力优化下TiCN/MoS 涂层螺栓连接结构                                   M t d 1    cosα    π
                                        2
                                                                          τ t =   =                       (4)
            的松动行为                                                             2I p       πd 1 3
                根据机械设计手册,一般规定螺栓预紧后产生的                          式中:P 为螺栓初始预紧力;d 为螺纹小径;M 为螺纹
                                                                                         1
                                                                                                      t
                                                                     0
