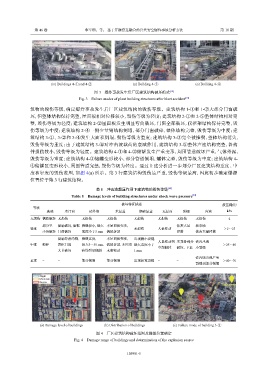

Page 196 - 《爆炸与冲击》2026年第10期

第 46 卷 李军润，等： 基于开源信息融合的公共安全爆炸事故分析方法 第 10 期

(m) Buildings 4- 1 and 4- 2 (n) Building 4- 3 (o) Building 4- 4
图 3 爆炸事故发生后厂区建筑结构破坏模式 [18]
Fig. 3 Failure modes of plant building structures after blast accident [18]

筑物的毁伤等级，确定爆炸事故发生后厂区建筑结构的毁伤等级。建筑结构 1-①和 1-②大部分门窗破
坏，但整体结构保持完整，屋面板相对位移较小，毁伤等级为轻度；建筑结构 2-①和 2-⑤整体结构相对完
整，毁伤等级为轻度；建筑结构 2-②屋面板发生明显弯曲破坏，门窗全部破坏，仅框架结构保持完整，毁
伤等级为中度；建筑结构 2-④一侧少量钢结构倒塌，部分门窗破碎，整体结构完整，毁伤等级为中度；建
筑结构 3-①、3-②和 3-④发生大面积倒塌，毁伤等级为重度；建筑结构 3-③完全被摧毁，整体结构消失，
毁伤等级为重度；由于建筑结构 3-④对冲击波载荷的衰减作用，建筑结构 3-⑤整体声速结构完整，各构
件损伤较小，毁伤等级为轻度。建筑结构 4-①和 4-②储罐发生严重变形，周围管道破坏严重，气体外露，
毁伤等级为重度；建筑结构 4-③储罐变形较小，部分管道倒塌，罐体完整，毁伤等级为中度；建筑结构 4-
④储罐区变形较小，周围管道完整，毁伤等级为轻度。通过上述分析进一步划分厂区建筑结构重度、中
度和轻度的毁伤范围，如图 4(a) 所示。第 3 行建筑结构毁伤最严重，毁伤等级最高，因此初步确定爆源
位置位于第 3 行建筑结构。

表 1 冲击波超压作用下建筑物的毁伤等级 [19]
Table 1 Damage levels of building structures under shock wave pressure [19]
破坏特征描述 超压阈值/
等级
玻璃 木门窗 砖外墙 木屋盖 钢砼屋盖 瓦屋面 顶棚 内墙 kPa
无毁伤 偶然破坏 无损伤 无损伤 无损伤 无损伤 无损伤 无损伤 无损伤 2
部分呈 窗扇破坏，窗框 裂缝较小，最大 木屋面板变形， 抹灰大量 板条墙
轻度 无损伤 大量移动 ＞2～25
小块破坏 门窗破坏 宽度小于5 mm 偶然折裂 掉落 抹灰大量掉落
窗扇掉落内倒， 裂缝宽度， 木屋面板变形， 出现微小裂缝，
大量移动到 木龙骨部分 砖内出现
中度 粉碎 窗框门扇 较大5～50 mm， 偶然折裂，木屋架 最大宽度小于 ＞25～40
全部掀掉 破坏、下垂 小裂缝
大量破坏 砖垛明显倾斜 支座松动 1 mm
砖内墙出现严重
重度 − − 部分倒塌 部分倒塌 出现较宽裂缝 − − ＞40～76
裂缝到部分倒塌

Slight
Moderate Sewage treatment Complex building
Severe Shock wave propagation Tank unit
Hydrogenation unit Nitration unit 2 Nitration unit 1 Workshop

Explosion Shock wave Nitration unit 1
source propagation
Warehouse 2 Warehouse 1 Tankunit Tankunit

(a) Damage level of buildings (b) Distribution of buildings (c) Failure mode of building 3- 3

图 4 厂区建筑结构破坏范围及爆源位置确定
Fig. 4 Damage range of buildings and determination of the explosion source

105901-5
