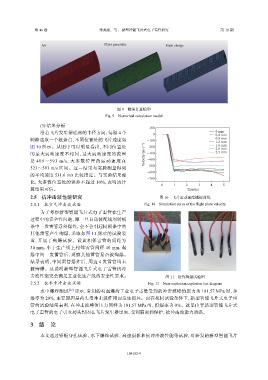

第 46 卷                   张英豪,等: 新型智能飞片式电子雷管研究                                  第 10 期


                   Air                         Flyer generator             Main charge
















                                                     图 9    数值计算模型
                                                Fig. 9    Numerical calculation model

                   (3) 结果分析                                        100
                   沿着飞片发生器底部的半径方向,每隔                  4  个           0                           0 mm
                                                                                                 0.4 mm
               网格选取一个数据点,不同位置处的飞片速度如                              −100                           0.8 mm
                                                                                                 1.2 mm
               图  10  所示。从图中可以明显看出,不同位置处                          −200                           1.6 mm
                                                                                                 2.0 mm
               的最大运动速度不相同,最大运动速度的范围                              Velocity/(m·s −1 )  −300        2.5 mm
               是  4 0 9 ~  5 9 3   m / s , 大  多  数  位  置  的  运  动  速  度  在  −400
               523~593 m/s 区间。这一结果与实验测量得到                         −500
                                                                  −600
               的平均速度     531.6 m/s 比较接近。与实验结果相
                                                                  −700
               比,大多数位置处的误差不超过               10%,表明该计
                                                                         0    1     2    3    4     5
               算结果可信。                                                               Time/μs
                2.5    抗冲击波性能研究                                         图 10    飞片运动速度模拟曲线
                2.5.1    抗空气冲击波试验                                Fig. 10    Simulation curve of the flight plate velocity
                   为了考察新型智能飞片式电子雷管在生产
               过程中的安全性问题,即一旦自动装配线周转板
               条中一发雷管意外爆炸,会不会引起同板条中的
               其他雷管产生殉爆,采取如图              11  所示的试验装
               置,开展了殉爆试验。设置相邻雷管的间距为
               30 mm,小于生产线上相邻雷管间距               40 mm,起
               爆中间一发雷管后,观察其他雷管是否被殉爆。
               结果表明,中间雷管爆炸后,周边               4  发雷管均未
               被殉爆。这说明新型智能飞片式电子雷管抗冲
               击波性能完全满足工业化生产线的安全性要求。                                      图 11    近炸殉爆试验图
                2.5.2    抗水中冲击波试验                                  Fig. 11    Near-explosion explosion test diagram
                   水中爆炸测试       [22]  显示,常用的有起爆药工业电子雷管受到的冲击波峰值压力为                          181.57 MPa 时,拒
               爆率为   20%,主要原因是药头受冲击波作用而发生损坏。而在相同试验条件下,新型智能飞片式电子雷
               管的试验结果表明,在冲击波峰值压力同样为                     181.57 MPa 时,拒爆率为      0%。这是由于新型智能飞片式
               电子雷管的电子引火药头封固在飞片发生器里面,受到隔离和保护,抗冲击波能力增强。

                3    结 论

                   本文通过铅板穿孔试验、水下爆炸试验、高速摄影和抗冲击波性能等试验,对研发的新型智能飞片




                                                         104102-9
