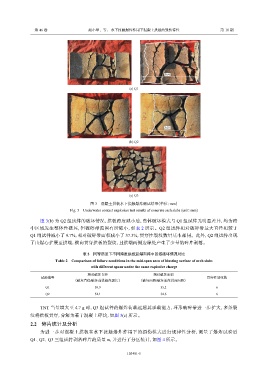

Page 143 - 《爆炸与冲击》2026年第10期

第 46 卷 赵小华，等： 水下接触爆炸作用下混凝土拱板的毁伤特性 第 10 期

564

(a) Q1

345

(b) Q2

(c) Q3
图 3 混凝土拱板水下接触爆炸测试结果（单位：mm）
Fig. 3 Underwater contact explosion test results of concrete arch slabs (unit: mm)
图 3(b) 为 Q2 组试件的破坏情况，拱板跨度减小后，整体破坏模式与 Q1 组试件无明显差异，均为跨
中区域发生整体性破坏，但破碎带范围有所缩小，如表 2 所示。Q2 组试件相对破碎带最大直径相较于

Q1 组试件减小了 9.7%，相对破碎带面积减小了 37.3%，贯穿性裂纹数量基本相同。此外，Q2 组试件出现
了由爆心扩展至拱端，横向贯穿拱板的裂纹，且拱端两侧边缘处产生了少量的碎片剥落。

表 2 同等药量下不同跨度拱板迎爆面跨中区域破坏情况对比
Table 2 Comparison of failure conditions in the mid-span area of blasting surface of arch slabs
with different spans under the same explosive charge
相对破坏直径 相对破坏面积
试验编号 贯穿性裂纹数
（破坏直径/破坏前拱板内弧长） （破坏面积/破坏前内拱面面积）
Q1 59.9 55.2 6
Q2 54.1 34.6 6

TNT 当量增大至 4.7 g 时，Q3 组试件的爆炸荷载远超其承载能力，环形破碎带进一步扩大，多条裂
纹将拱板贯穿，分解为若干混凝土碎块，如图 3(c) 所示。
2.2 碎片统计及分析
为进一步对混凝土拱板在水下接触爆炸作用下的损伤模式进行规律性分析，测量了爆炸试验后

Q1、Q2、Q3 三组试件剥落碎片的质量 m，并进行了分区统计，如图 4 所示。

103401-5
